Miksi liukuovien rullat tulevat meluisiksi ajan myötä

Liukuovi voi pysyä päivittäisessä käytössä vuosia kiinnittämättä paljon huomiota. Paneeli liikkuu radallaan, rullat tukevat painoa ja koko kokoonpano tekee työnsä hiljaa taustalla. Sitten kuuluu heikko napsahdus. Muutamaa viikkoa myöhemmin liikkeeseen voi sisältyä raapimista, kolinaa tai karkeaa vierintämelua. Siinä vaiheessa ääni on helppo havaita, koska se tapahtuu aina, kun ovi liikkuu.

Melu johtuu harvoin vain yhdestä osasta. Liukuoven rulla toimii osana pientä mekaanista järjestelmää, joka sisältää pyörän, laakerin, akselin, kotelon, oven karmin ja juoksuradan. Muutokset näillä alueilla voivat vaikuttaa siihen, miten kokoonpano liikkuu ja kuinka paljon tärinää saavuttaa ympäröivän rakenteen.

Talonomistajille, asentajille, jakelijoille ja ovien valmistajille äänen alkuperän ymmärtäminen voi tehdä diagnoosin paljon helpommaksi. Meluisa jyrä ei aina tarkoita, että itse pyörä on vioittunut, ja pyörän vaihtaminen ilman tela- tai kiinnityskunnon tarkistamista voi jättää alkuperäisen syyn ratkaisematta.

Ääni alkaa yleensä kontaktin vaihdosta

Tela on suunniteltu vierimään pintaa pitkin sen sijaan, että se liukuu sen yli. Kun pyörä pyörii tasaisesti ja pyörän ja telan välinen kosketus pysyy vakaana, liike voi olla suhteellisen hiljaista.

Melua esiintyy yleensä, kun tämä suhde muuttuu.

Pyörä ei ehkä enää kosketa telaa tasaisesti. Laakeri voi kehittää lisävastusta. Pienet hiukkaset voivat päästä juoksureitille. Ovi voi kohdistua hieman väärin ja aiheuttaa enemmän voimaa kokoonpanon toiselle puolelle.

Nämä muutokset ovat usein asteittaisia, mikä selittää, miksi käyttäjät eivät ehkä huomaa ongelman alkua.

Ovi, joka oli kerran hiljainen, saattaa ensin tuottaa kevyen naksahduksen. Myöhemmin sama liike saattoi aiheuttaa karkeampaa vierintämelua. Äänen muutos on hyödyllinen, koska se voi antaa varhaisen osoituksen siitä, että jokin liukumekanismin sisällä ansaitsee huomiota.

Mitä muutoksia Assemblyssa tapahtuu?

Useat olosuhteet voivat vaikuttaa vierintäkäyttäytymiseen:

• Pyörän pinta muuttaa muotoaan.
• Laakerista tulee vähemmän vapaasti liikkuva.
• Rata saa likaa tai pintavaurioita.
• Oven kuormitus muuttuu epätasaiseksi.
• Rullakotelo siirtyy aiotusta asennostaan.
• Kosteus vaikuttaa metalliosiin.
• Pyörä ja tela eivät enää kosketa johdonmukaisesti.

Nämä olosuhteet eivät aina esiinny erikseen. Vanhassa liukuovessa voi kehittyä useita samanaikaisesti.

Miksi liukuoven rullan ääni kuuluu iän myötä?

Ikä itsessään ei ole mekaaninen melun syy. Se, mikä muuttuu ajan myötä, on osien ja niitä ympäröivän ympäristön kunto.

Jokainen avaus- ja sulkemisjakso luo uuden kosketusjakson pyörän ja telan välille. Laakeri pyörii, pyörä kantaa oven kuormaa ja tela saa toistuvan vierintäkosketuksen. Pienet hiukkaset voivat myös päästä järjestelmään näiden syklien aikana.

Tuloksena on asteittainen muutos mekaanisissa pinnoissa.

Rulla voi silti näyttää hyväksyttävältä ulkopuolelta, vaikka laakerin tai pyörän kosketuspinta on jo muuttunut.

Toistuva liike lisää

Harkitse ovea, jota käytetään useita kertoja päivässä.

Rulla ei yksinkertaisesti liiku radan päästä toiseen. Se kiihdyttää toistuvasti, rullaa, muuttaa suuntaa ja pysähtyy. Jokainen liike lisää uuden syklin mekaaniseen järjestelmään.

Ajan myötä tämä toistuva kontakti voi vaikuttaa:

• Pyörän pinnan kunto
• Laakerin pyöriminen
• Raidan sileys
• Asennuksen vakaus
• Oven suuntaus

Tästä syystä äkillisesti ilmenevä melu voi itse asiassa edustaa tilaa, joka on kehittynyt vähitellen.

Laakeri voi muuttaa ääntä

Monien rullakokoonpanojen sisällä laakerilla on tärkeä rooli, koska se antaa pyörän pyöriä kiinnityspisteensä ympäri.

Kun laakeri pyörii tasaisesti, pyörä voi seurata uraa suhteellisen pienellä vastuksella. Jos sisäpinnat likaantuvat, kuluvat, syöpyvät tai muutoin epäsäännölliset, pyöriminen voi heikentyä.

Tuloksena oleva ääni voi vaihdella.

Kevyt naksahdusääni voi viitata ajoittaiseen kosketukseen tai sisäiseen liikkeeseen. Karkea hiontaääni voi viitata lisääntyneeseen kitkaan. Toistuvaa huminaa voi esiintyä, kun pyörä tai laakeri pyörii tietyn asennon läpi.

Nämä äänet ovat pikemminkin vihjeitä kuin lopullisia diagnooseja.

Miksi laakeri on helppo jättää huomiotta

Pyörä on näkyvissä, kun taas laakeri on yleensä piilossa kokoonpanon sisällä.

Nopea silmämääräinen tarkastus ei siis välttämättä paljasta mitään epätavallista. Ulkopyörä voi silti näyttää pyöreältä ja ehjältä, vaikka laakeri ei enää liiku niin kuin sen pitäisi.

Valmistajille tämä on yksi syy, miksi laakerit tulisi pitää osana koko rullan suunnittelua sen sijaan, että sitä pitäisi käsitellä riippumattomana sisäisenä komponenttina.

Voisiko pyörän materiaali vaikuttaa meluun?

Kyllä, pyörän materiaali voi vaikuttaa vierintäkosketuksen aikana syntyvään ääneen.

Eri materiaalit käyttäytyvät eri tavalla, kun ne kohtaavat radan pinnan. Polymeeripyörä ja metallipyörä voivat tuottaa huomattavasti erilaisia ​​akustisia ominaisuuksia, vaikka ne asennettaisiin samanlaisiin ovijärjestelmiin.

Vuorovaikutus riippuu muustakin kuin itse pyörästä. Myös telamateriaalilla, pyörän profiililla, kuormalla, pinnan kunnosta ja kiinnitysjärjestelyllä on merkitystä.

Esimerkiksi suhteellisen jäykkä pyörä, joka kulkee jäykkää telaketjua vasten, voi siirtää tärinää eri tavalla kuin metallista kulkupintaa vasten toimiva polymeeripyörä.

Materiaalin valinta on järjestelmäpäätös

Valmistajien, jotka valitsevat pyörän materiaalia, tulisi harkita koko sovellusta sen sijaan, että valitsisivat materiaalia yksittäisen ominaisuuden perusteella.

Tämä on erityisen tärkeää kehitettäessä rullakokoonpanoja erilaisiin ovirakenteisiin.

Kevyeen sisäoveen tarkoitetulla komponentilla voi olla erilaiset vaatimukset kuin suuremmassa ulko-ovessa.

Kun lika tulee osaksi ongelmaa

Liukuoven kiskot ovat luonnollisesti alttiina hiukkasille.

Pöly, hiekka, hiukset, pienet kuidut, rakennusjäännökset ja muut roskat voivat päästä juoksualueelle. Kun hiukkaset asettuvat pyörän radalle, ne voivat häiritä normaalia rullausta.

Pieni määrä ei välttämättä aiheuta ilmeistä ongelmaa. Suurempi kerääntyminen voi muuttaa kosketuspintaa ja tuottaa katkonaisia ​​ääniä.

Miksi likainen raita voi kuulostaa huonolta rullalta

Kuvittele pyörä, joka kulkee pienen hiukkasen yli.

Pyörä voi nousta hieman, liikkua sen yli ja palata radalle. Tällä muutoksella voi olla pieni vaikutus. Jos samantyyppistä kontaminaatiota leviää juoksupolun kautta, käyttäjä voi kuulla toistuvaa napsautusta tai karkeaa rullausta.

Tämä tekee diagnoosista hieman hankalaa.

Tela saattaa toimia kohtuullisen hyvin, mutta sitä ympäröivä ympäristö estää normaalin toiminnan.

Siksi radan tarkistamisen tulisi yleensä olla osa mitä tahansa melututkimusta.

Radan kunto ansaitsee yhtäläisen huomion

Liukuoven rulla ei voi toimia itsenäisesti kulkupinnastaan.

Jopa oikein rakennettu pyörä voi tulla meluisaksi, jos telassa on kolhuja, uria, likaa, korroosiota tai muita pinnan muutoksia.

Vaurioitunut tela voi myös vaikuttaa pyörään toistuvasti. Jos sama vaurioitunut osa kohdataan jokaisen avaus- ja sulkemisjakson aikana, käyttäjä voi kuulla ennustettavaa ääntä samassa kulkureitin kohdassa.

Hyödyllinen tapa vertailla oireita

Tämä ei korvaa fyysistä tarkastusta, mutta se voi auttaa rajaamaan, mistä etsiä.

Mitä tapahtuu, kun ovi on hieman vinossa?

Liukuovi riippuu kohtuullisen tasapainoisesta suhteesta paneelin, rullien ja kiskon välillä.

Jos paneeli siirtyy pois linjauksesta, rullat eivät välttämättä kosketa kulkupintaa samalla tavalla kuin alun perin. Toinen puoli voi vastaanottaa enemmän voimaa, kun taas toinen puoli saa vähemmän.

Epätasainen tilanne voi aiheuttaa lisäkitkaa ja tärinää.

Ovi voi myös alkaa hieroa karmin toista osaa vasten. Siinä tilanteessa melu ei välttämättä ole peräisin telasta.

Kohdistusongelmat voivat luoda väärän diagnoosin

Tämä on tärkeä ero asentajille ja valmistajille.

Asiakas voi ilmoittaa, että liukuoven rullat ovat meluisia, mutta todellinen syy voi olla oven karmi, kisko, säätöasento tai asennusrakenne.

Ennen rullan vaihtamista on hyödyllistä selvittää, onko pyörä todella vastuussa äänestä.

Jos melu muuttuu merkittävästi oven asentoa säädettäessä, kohdistus ansaitsee lisähuomiota.

Miksi löysä laitteisto voi aiheuttaa odottamatonta kohinaa

Kaikki rullaäänet eivät johdu vierintäkosketuksesta.

Rullakokoonpano on yhdistetty oveen asennusrakenteen kautta. Jos kiinnike löystyy tai kannatin ei enää pidä kokoonpanoa tukevasti paikallaan, käytön aikana voi tapahtua pieniä liikkeitä.

Nämä liikkeet voivat aiheuttaa kolinaa tai napsahtelua.

Ääntä voi vahvistaa itse ovipaneeli, koska isommat paneelit voivat toimia ääntä välittävinä pinnoina.

Tärinä voi kulkea oven läpi

Pieni mekaaninen tärinä rullassa voi levitä:

• Rullan kotelo
• Oven karmi
• Raita
• Läheiset paneelit
• Kiinnikkeet ja kiinnikkeet

Tämän seurauksena käyttäjän kuulema ääni voi tuntua kovemmalta kuin alkuperäinen liike telan sisällä.

Tämä on yksi syy, miksi akustinen käyttäytyminen tulee ottaa huomioon tuotekehityksen aikana eikä vain asennuksen jälkeen.

Kosteus voi muuttaa mekaanista tilaa

Ulko-liukuovet ja kosteisiin tiloihin asennetut ovet voivat altistua kosteudelle.

Vesi itsessään ei tee rullasta automaattisesti ääntä. Huolenaiheena on, mitä toistuva kosteusaltistus voi tehdä herkille metallipinnoille, laakereille, kiinnikkeille ja ympäröiville komponenteille.

Korroosio voi muuttaa kosketuspinnan sileyttä. Se voi myös häiritä säätölaitteistoa ja laakerien liikettä.

Joissakin ympäristöissä kondensoituminen voi riittää luomaan toistuvan kosteustilanteen, vaikka ovi ei ole suoraan alttiina sateelle.

Ulko-ovet tarvitsevat erilaisen suunnittelun

Ulkokäyttöä varten valmistajien on ehkä otettava huomioon:

• Kosteusaltistus
• Viemäröinti
• Pölyn kerääntyminen
• Lämpötilan muutokset
• Suolaa sisältävä ilma
• Materiaalien yhteensopivuus
• Laakerin suojaus

Sisäkaapin oveen tarkoitettu rulla ei välttämättä kohtaa samoja olosuhteita kuin ulko-ovessa käytetty rulla.

Sovellus on siksi määriteltävä ennen telan rakenteen valintaa.

Miksi litteät täplät voivat tuottaa toistuvaa ääntä

Pyörän odotetaan säilyttävän yhtenäisen vierintäprofiilin.

Jos pyörän osa litistyy, pyörä voi käyttäytyä eri tavalla joka kerta, kun kyseinen osa saavuttaa telan.

Tulos voi tuntua pieneltä töhmyltä liikkeen aikana.

Äänestä voi tulla myös rytminen, koska sama pyörän alue palaa kosketusasentoon jokaisen kierroksen jälkeen.

Malli voi olla hyödyllisempi kuin volyymi

Kova melu herättää luonnollisesti huomion, mutta äänen kuvio voi antaa lisätietoja.

Esimerkiksi:

Yksi ääni tietyssä paikassa:
Raidalla voi olla paikallinen ongelma.

Toistuva ääni jokaisen pyörän kierroksen aikana:
Pyörän pinta tai laakeri ansaitsee tarkastuksen.

Jatkuva karkea ääni:
Saattaa olla likaa, laakerin kuntoa tai kosketuspainetta.

Löysä helistin:
Asennusrakenne saattaa vaatia huomiota.

Nämä ovat jälleen diagnostisia vihjeitä, eivät automaattisia johtopäätöksiä.

Vaikuttaako oven paino rullan meluun?

Rulla tukee liikkuvaa ovipaneelia, joten kokoonpanon kantamalla kuormalla on merkitystä.

Yhdelle ovelle valittu rulla ei välttämättä sovellu olennaisesti erilaiseen rakenteeseen.

Oven painoon voivat vaikuttaa paneelimateriaali, lasitus, runkorakenne, koriste-elementit ja kokonaiskoko.

Kun kuorma jakautuu epätasaisesti, yksi rulla voi myös kantaa enemmän voimaa kuin toinen.

Epätasainen lataus muuttaa yhteystietoa

Kuvittele kahden rullan järjestelmä, jossa oven toinen puoli on alempana.

Tämän puolen rullan kosketusolosuhteet voivat poiketa vastakkaisesta pyörästä. Seurauksena voi olla epätasainen kuluminen ja muutos liikekäyttäytymisessä.

Valmistajille tämä tekee kuorman jakautumisesta tärkeän osan telojen valinnassa.

Kyse ei ole vain siitä, mahtuuko pyörä fyysisesti oveen.

Miksi melu joskus tulee ja menee?

Jaksottainen melu voi olla erityisen hämmentävää.

Rulla voi kuulostaa hiljaiselta, kun ovi liikkuu yhteen suuntaan, ja meluisalta, kun se palaa. Ääni voi myös kuulua vain, kun paneelia työnnetään tietystä asennosta.

Tämä voi tapahtua, koska kokoonpanoon vaikuttavat voimat muuttuvat oven liikkuessa.

Telan epäsäännöllisyydet, epätasainen kuormitus, pyörän suunta, laakerien kunto ja rungon kohdistus voivat kaikki vaikuttaa kosketussuhteeseen.

Lämpötila voi myös muuttaa tunnetta

Materiaalit reagoivat lämpötilan muutoksiin eri tavoin.

Muuttuville ympäristöolosuhteille alttiina oleva ovi voi siksi käyttäytyä hieman eri tavalla eri vuorokaudenaikoina tai eri vuodenaikoina.

Tämä ei tarkoita, että lämpötila olisi aina melun syy. Se yksinkertaisesti havainnollistaa, miksi mekaaninen järjestelmä voi käyttäytyä eri tavalla muuttuvissa olosuhteissa.

Käytännön tarkastusmenetelmä

Kun liukuovesta tulee meluisa, komponenttien vaihtaminen välittömästi ei ole aina tehokkain tapa.

Perustarkastus voi alkaa ympäröivästä järjestelmästä.

Aloita radalla

Etsi näkyvää roskaa, pintavaurioita, korroosiota tai kaikkea, mikä voisi häiritä pyörän liikettä.

Puhdas kulkupinta helpottaa seuraavaa tarkastusta.

Tarkkaile sitten oven liikettä

Liikuta paneelia hitaasti ja kiinnitä huomiota siihen, milloin ääni kuuluu.

Esiintyykö sitä koko matkan ajan?

Tapahtuuko se vain yhden pään lähellä?

Tuntuuko ovi erilaiselta, kun se liikkuu vastakkaiseen suuntaan?

Nämä havainnot voivat auttaa erottamaan pyöräongelman tela- tai kohdistusongelmasta.

Tarkasta rullakokoonpano

Jos rakenne sallii pääsyn, tarkista pyörän pinta ja kiinnitystila.

Etsi:

• Halkeamia
• Tasoitetut alueet
• Epätasainen kuluminen
• Näkyvä kontaminaatio
• Pyörän heiluminen
• Laakerien epätasaisuudet
• Löysät asennusosat

Rulla, joka näyttää näkyvästi vaurioituneelta, ansaitsee lisähuomiota.

Milloin vaihtaminen on käytännöllisempää?

Puhdistus ja säätö voivat korjata joitakin meluolosuhteita, mutta ne eivät korjaa mekaanisesti vaurioitunutta pyörää tai laakeria.

Vaihto voi olla tarkoituksenmukaista, kun:

• Pyörässä on näkyvä muodonmuutos.
• Laakeri ei pyöri enää tasaisesti.
• Kokoonpanossa on liikaa välystä.
• Melu jatkuu, kun raidan kunto on korjattu.
• Pyörä ei enää pidä vakaata kosketusta.
• Asennusrakenne on vaurioitunut.

Vaihteen tulee vastata todellista ovijärjestelmää.

Pelkästään pyörän valitseminen, koska se näyttää samanlaiselta, voi aiheuttaa toisen yhteensopimattomuuden.

Mitä valmistajien tulee ottaa huomioon kehittäessään liukuovirullia?

Valmistajien kohdalla melunhallinta alkaa komponenttien suunnittelun aikana.

Pyörän profiili, materiaali, laakerirakenne, asennustapa, telasuhde ja käyttöympäristö vaikuttavat kaikki lopulliseen käyttäytymiseen.

Pyörän geometria

Pyörän tulee olla yhteensopiva aiotun ajopinnan kanssa.

Yhteensopimattomuus voi aiheuttaa epätasaisen kosketuksen ja tarpeetonta tärinää.

Laakerijärjestely

Laakerin tulee sopia liikemalliin ja ympäröivään ympäristöön.

Odotetut käyttöolosuhteet tulee ottaa huomioon pyörän rakenteen ohella.

Materiaalien yhdistelmä

Pyörä ja tela muodostavat kosketusparin.

Niiden erillinen valinta voi aiheuttaa odottamatonta akustista tai kulumista.

Asennusrakenne

Kotelon tulee pitää pyörä aiotussa asennossa ja antaa samalla kokoonpanon toimia koko liikealueella.

Ympäristöolosuhteet

Sisä-, ulko-, kosteat, pölyiset ja rannikkosovellukset voivat luoda erilaisia vaatimuksia.

Sama telarakenne ei välttämättä sovi kaikkiin ympäristöihin.

Yksinkertainen hankinnan tarkistuslista

Jälleenmyyjille ja ovien valmistajille, jotka arvioivat rullakokoonpanoja, seuraava tarkistuslista voi tehdä teknisestä keskustelusta tuottavampaa.

Tällaiset tiedot ovat hyödyllisiä, kun keskustellaan näytteistä, piirustuksista tai varaosista telan valmistajan kanssa.

Melu on usein vihje, ei koko ongelma

Meluisa liukuovirulla on helppo syyttää pyörää, koska ääni tuntuu tulevan paneelin pohjalta.

Todellinen syy voi olla monimutkaisempi.

Laakeri saattaa muuttaa pyörän pyörimistapaa. Rata voi sisältää roskia. Ovi voi olla hieman poissa linjasta. Asennusteline on saattanut löystyä. Pyörän materiaali ei ehkä enää vastaa käyttöolosuhteita. Kosteus on saattanut vaikuttaa sisäisiin metalliosiin.

Siksi hyödyllisin lähestymistapa on tarkastella koko liikejärjestelmää.

Rulla ja tela toimivat parina

Pyörää ei voi irrottaa sen alla olevasta pinnasta.

Vahingoittuneelle telalle asennettu hyvä rulla voi silti tuottaa melua. Samoin puhdas tela ei kompensoi pyörää, jossa on vaurioitunut laakeri tai epämuodostunut pinta.

Näiden kahden komponentin on toimittava yhdessä.

Tämä periaate on erityisen tärkeä valmistajille, koska rulla on arvioitava aiotun kokoonpanon sisällä eikä vain yksittäisenä komponenttina.

Kuinka valmistajat voivat luoda johdonmukaisemman rullaratkaisun?

Käytännön kehitysprosessi alkaa yleensä hakemuksesta.

Sen sijaan, että aloittaisit geneerisellä pyörällä ja yrittäisivät sovittaa sen järjestelmään sen jälkeen, valmistajat voivat määritellä ensin oven rakenteen, kulkupinnan, kuorman kunnon, ympäristön, liikekuvion ja käytettävissä olevan asennustilan.

Nämä tiedot muodostavat perustan pyörän profiilin, materiaalin, laakerijärjestelyn ja asennusrakenteen valinnassa.

Räätälöityjä projekteja varten piirustukset, näytteet, luonnokset tai valokuvat olemassa olevasta kokoonpanosta voivat auttaa viestimään mekaanisista vaatimuksista selkeämmin.

Tämä lähestymistapa on erityisen hyödyllinen, kun vaihtorulla on sovitettava olemassa olevaan koteloon tai kun uusi ovijärjestelmä vaatii tietyn pyörän geometrian.

Liukuoven hiljaisuus alkaa mekaanisista yksityiskohdista

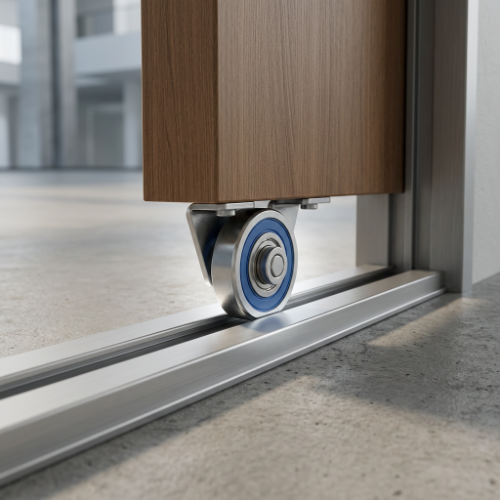

Liukuovien rullat ovat pieniä komponentteja, mutta niiden työskentelyolosuhteet eivät ole yksinkertaiset.

Ne kantavat kuormaa, pyörivät toistuvasti, ovat vuorovaikutuksessa telan kanssa ja toimivat ympäristöissä, joissa voi tapahtua pölyä, kosteutta, lämpötilan muutoksia ja kohdistusmuutoksia. Ajan myötä nämä tekijät voivat muuttaa pyörän ja laakerin käyttäytymistä.

Tästä syystä melua ei pitäisi automaattisesti käsitellä yksiosaisena vikana.

Napsahdusääni voi viitata toistuvaan pyörän tai laakerin kuntoon. Naarmu voi viitata kosketukseen tai kohdistukseen. Karkea vierintäääni voi liittyä kontaminaatioon tai sisäiseen vastukseen. Helinä voi tulla asennusrakenteesta itse pyörän sijaan.

Asunnonomistajille ja asentajille kuvion tunnistaminen voi tehdä tarkastuksesta tarkempaa. Valmistajille ja jakelijoille näiden suhteiden ymmärtäminen voi auttaa valittaessa tai kehitettäessä rullakokoonpanoja eri ovisovelluksiin.

Käytännön oppitunti on yksinkertainen: liukuoven rulla toimii osana täydellistä mekaanista järjestelmää. Pyörän geometria, materiaali, laakerin tuki, radan kunto, kohdistus, kuorman jakautuminen ja ympäristöaltistus vaikuttavat kaikki siihen, miten järjestelmä käyttäytyy ajan mittaan.

Kun näitä tekijöitä tarkastellaan yhdessä suunnittelun ja hankinnan aikana, valmistajat voivat kehittää rullakokoonpanoja, jotka sopivat paremmin suunniteltuun ovisovellukseen, kun taas käyttäjillä ja asentajilla on selkeämpi tapa ymmärtää, mistä odottamaton melu voi tulla.
