Markiisin telan mitoilla on merkitystä oikean järjestelmän istuvuuden kannalta

Kun vaihdat tai kehität markiisirullaa, tiedät, mitkä markiisirullan mitat ovat tärkeitä oikean järjestelmän istuvuuden kannalta? on tärkeä osa prosessia. Rulla voi näyttää pieneltä ja yksinkertaiselta komponentilta, mutta sen mitat vaikuttavat siihen, miten se istuu kokoonpanon sisällä, koskettaa ohjainta, kytkeytyy akseliin ja liikkuu käytön aikana. Pelkästään ulkonäön perusteella valinta voi siis aiheuttaa ongelmia asennuksen aikana.

Käännettävien markiisien, patiovarjostinjärjestelmien, matkailuautomarkisien, taittorakenteiden ja vastaavien mekanismien kohdalla rullaa tulee pitää osana koko kokoonpanoa. Halkaisija, leveys, reikä, akselin asento, profiili ja käytettävissä oleva asennustila kertovat eri osan tarinasta.

Tavoitteena ei ole kerätä kaikkia mahdollisia mittauksia. Sen tarkoituksena on tunnistaa mitat, jotka todella vaikuttavat istuvuuteen ja liikkeeseen.

Miksi rullan mittoja on harkittava yhdessä

Rulla ei toimi itsestään. Se toimii normaalisti akselin, kannakkeen, laakerin tai holkin, ohjaimen, kiskon, rungon tai muun liikkuvan osan kanssa.

Yhden mittasuhteen muuttaminen voi vaikuttaa kokoonpanon toiseen osaan.

Esimerkiksi erilainen pyörän halkaisija voi muuttaa liikkuvan rakenteen asentoa ohjaimeen nähden. Leveämpi pyörä voi häiritä lähellä olevaa kiinnikettä. Erilainen poraus voi estää olemassa olevan akselin oikean sovituksen. Vaikka ulkomuoto näyttää samalta, kokonaisasennus voi olla erilainen.

Tästä syystä korvaavaa ei tule valita vain yhdestä mittauksesta.

Hyödyllinen tapa ajatella prosessia on:

Telan koko → asennusasento → kosketus ohjaimeen → kokoonpanon liike

Jos jokin tämän ketjun osa ei täsmää, rulla ei välttämättä toimi tarkoitetulla tavalla.

Mitkä markiisirullan mitat kannattaa tarkistaa?

Useita mittoja kannattaa kirjata, kun tunnistetaan olemassa olevaa rullaa tai laaditaan uutta suunnittelua.

Kaikki projektit eivät vaadi kaikkia näitä mittauksia. Asiaankuuluvat kohdat riippuvat telan käytöstä.

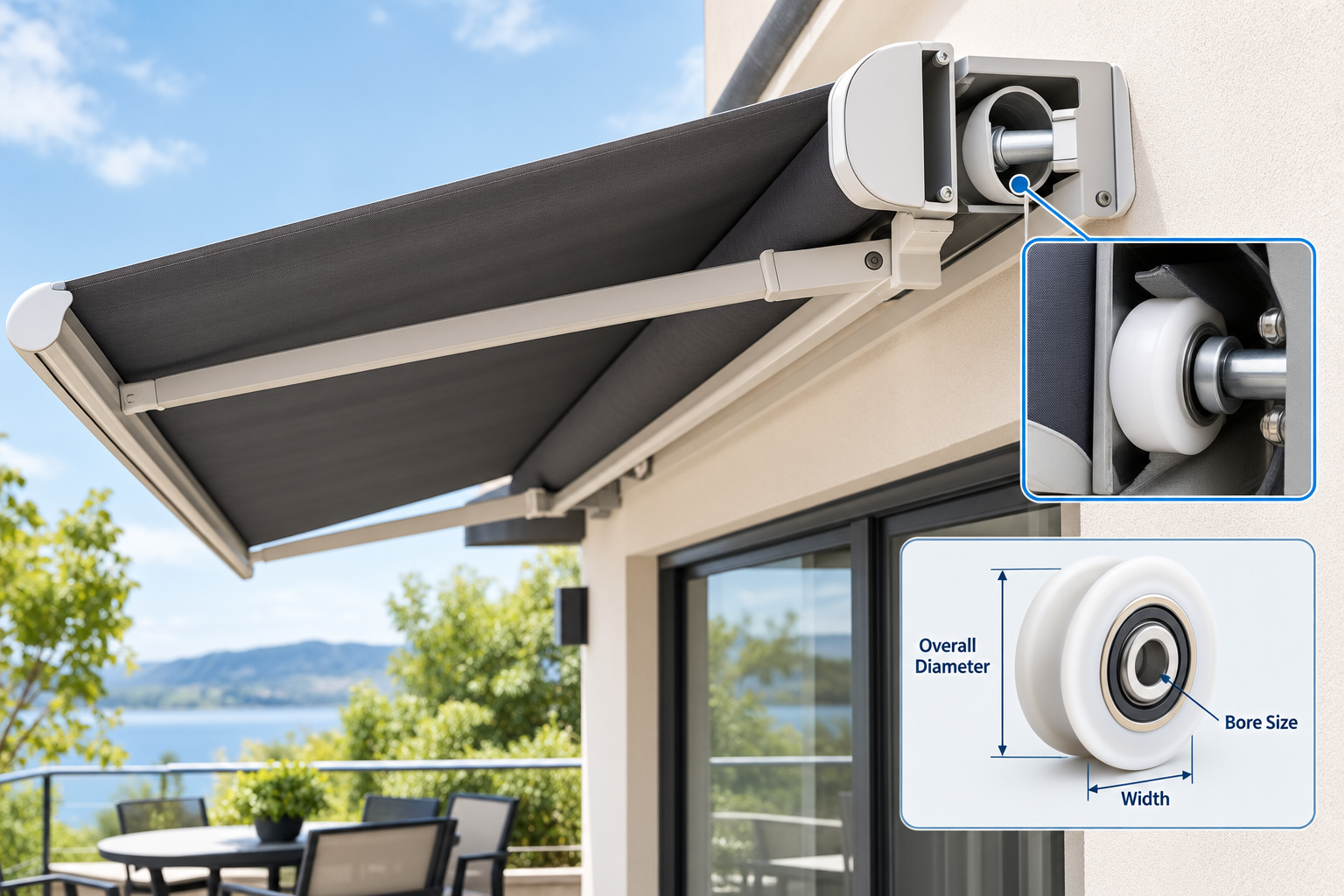

Ulkohalkaisija vaikuttaa ajoasentoon

Ulkohalkaisija on usein yksi ensimmäisistä mitoista, joita ihmiset mittaavat, mutta sen merkitys on muutakin kuin pelkkä pyörän koon kuvaaminen.

Se voi määrittää, missä rulla on suhteessa kiskoon tai ohjaimeen. Jos vaihto-osan halkaisija on huomattavasti erilainen, liikkuva osa voi istua korkeammalla tai alemmas kuin on tarkoitettu.

Tämä muutos voi vaikuttaa etäisyyteen lähellä olevien osien välillä. Se voi myös muuttaa rungon, vaunun tai tukiosan asentoa.

Tästä syystä halkaisijaa tulisi tarkastella yhdessä ympäröivän rakenteen kanssa sen sijaan, että sitä pitäisi käsitellä erillisenä numerona.

Leveys määrittää enemmän kuin kosketusalueen

Pyörän leveys on toinen hyödyllinen mitta.

Rulla tarvitsee riittävästi tilaa istuakseen oikein juoksupinnallaan, mutta se tarvitsee myös riittävästi sivutilaa. Jos pyörä on liian leveä käytettävissä olevaan tilaan nähden, se voi hankautua kiinnikettä tai ohjausseinää vasten. Jos se on alkuperäistä mallia kapeampi, sen kosketusasento voi muuttua.

Oikea leveys riippuu siis pyörän ympärillä olevasta fyysisestä tilasta.

Kun mittaat olemassa olevaa osaa, tarkista sekä itse pyörä että pyörän ja viereisten komponenttien välinen rako.

Kuinka Poraus vaikuttaa yhteensopivuuteen?

Poraus on telan keskustan läpi kulkeva aukko. Se liittyy suoraan kokoonpanon käyttämään akseliin, akseliin, tappiin tai laakerijärjestelyyn.

Vaihtopyörällä voi olla vastaava ulkohalkaisija, mutta se ei silti sovi, koska keskiliitäntä on erilainen.

Siksi poraus on tarkistettava yhdessä:

• Akseli- tai akselityyppi
• Laakerijärjestely
• Napan rakentaminen
• Säilytysmenetelmä
• Saatavilla sivuvälys
• Pyörän asento kannattimen sisällä

Joissakin malleissa pyörä pyörii akselin ympäri. Toisissa laakeri on integroitu pyörään. Samat ulkomitat voivat siis kuvata komponentteja, joilla on erilaiset sisäiset rakenteet.

Tämä on yksi syy, miksi valokuva asennetusta telasta voi olla hyödyllinen vaihtoa pyydettäessä.

Onko pyörän profiililla yhtä paljon väliä kuin koolla?

Monissa sovelluksissa kyllä.

Rulla ei ole vain pyöreä esine. Sen kulkupinta voi olla tasainen, uritettu, kaareva, laipallinen tai muotoiltu tietylle ohjaimelle.

Profiili määrittää, missä pyörä koskettaa.

Harkitse yksinkertaista esimerkkiä. Rullalla, joka on suunniteltu kulkemaan tasaisella pinnalla, on erilainen kosketussuhde kuin telalla, joka on tarkoitettu istumaan uran sisällä. Kahdella pyörällä voi olla samanlainen ulkohalkaisija, mutta ne kuuluvat silti erilaisiin mekaanisiin järjestelyihin.

Yhdistä kulkupintaan, ei vain pyörään

Kun tarkastat olemassa olevaa markiisin rullaa, tarkasta alue, jossa pyörä todella toimii.

Etsi:

• Tasaiset kosketuspinnat
• Urat tai kanavat
• Korotetut ohjausreunat
• Sivulaipat
• Kaarevat juoksuosat
• Suljetut opastilat
• Merkkejä epätasaisesta kosketuksesta

Myös radan kunto voi antaa hyödyllistä tietoa. Kulumajälkiä saattaa näkyä paikoissa, joissa rulla normaalisti koskettaa ympäröivää rakennetta.

Tämä voi olla erityisen hyödyllistä, kun alkuperäinen osa on kulunut eikä sen profiilia ole enää helppo tunnistaa.

Entä kokonaisasennustila?

Telalla voi olla oikeat perusmitat ja se voi silti olla sopimaton, jos sen ympärillä ei ole tarpeeksi tilaa.

Tämä yksityiskohta on helppo jättää huomiotta vaihtotyön aikana.

Mittaa tilaa komponentin ympäriltä, ​​älä vain itse komponenttia. Tarkista pyörän ja kannattimen, lähellä olevien runkoosien, ohjauspintojen, kiinnikkeiden ja muiden liikkuvien osien välinen etäisyys.

Hyödyllisen tarkastuksen pitäisi vastata useisiin käytännön kysymyksiin:

1. Voiko rulla siirtyä asennusasentoon?
2. Pystyykö se pyörimään koskematta lähellä oleviin osiin?
3. Pysyykö pyörä linjassa ohjaimen kanssa?
4. Onko tarpeeksi tilaa akselille tai laakerille?
5. Voidaanko kiinnityslaitteisto asentaa?
6. Kulkeeko kokoonpano edelleen koko toimintapolkunsa läpi?

Nämä kysymykset tekevät yksinkertaisesta mittojen tarkistuksesta asianmukaisen sopivuuden arvioinnin.

Miksi akselin asento voi muuttaa koko kokoonpanon

Telan keskikohta ei aina sijaitse samalla tavalla suhteessa sen asennusrakenteeseen.

Pieni muutos akselin sijainnissa voi vaikuttaa ympäröivän komponentin korkeuteen, kulmaan tai sijaintiin. Tällä on merkitystä, kun rulla on osa vaunua, vartta, kiinnikettä tai ohjattua liikejärjestelmää.

Jos esimerkiksi pyörän keskikohta on erilainen kuin alkuperäinen malli, rulla voi koskettaa ohjainta eri kohdasta. Tämä voi muuttaa sitä, miten kuorma siirretään kokoonpanon läpi.

Siksi, kun vaihdat ei-standardista rullaa, mittaa pyörän keskipisteen ja kiinnitysrakenteen välinen suhde sen sijaan, että tallennat vain pyörän halkaisijaa.

Yksinkertainen mittaustilaus voi säästää aikaa

Kaikkea ei tarvitse mitata satunnaisesti.

Käytännön järjestystä on helpompi seurata:

Vaihe 1: Valokuvaa koko kokoonpano

Ota leveämpi valokuva ennen telan poistamista. Tämä näyttää kuinka komponentti on sijoitettu.

Vaihe 2: Irrota ja tarkasta rulla

Kun olet irrottanut, tarkasta pyörä, napa, poraus, profiili ja asennusalue.

Vaihe 3: Tallenna päämitat

Aloita ulkohalkaisijasta, leveydestä, reiästä ja kokonaiskorkeudesta.

Vaihe 4: Tarkista profiili

Katso huolellisesti kulkupintaa ja mahdollisia uria, laippaa tai kaarevaa osaa.

Vaihe 5: Mittaa kiinnityssuhde

Kirjaa ylös, kuinka pyörä istuu suhteessa akseliin, kannattimeen, ohjaimeen ja lähellä oleviin osiin.

Vaihe 6: Vertaa rullaa oppaaseen

Opas voi paljastaa tietoa, jota pyörä itse ei pysty. Kuvaa molemmat yhdessä, jos mahdollista.

Tämä prosessi luo selkeämmän referenssin toimittajalle, huoltotiimille tai tuotesuunnittelijalle.

Mitä tapahtuu, kun yksi ulottuvuus on hieman erilainen?

Jokainen mittaero ei automaattisesti tarkoita sitä, että tela ei toimi. Vaikutus riippuu siitä, missä ero esiintyy ja miten järjestelmä on suunniteltu.

Epäkriittisen ulkopinnan muutoksella voi olla vain vähän käytännön vaikutusta. Muutos porauksessa, kulkuprofiilissa tai asennusasennossa voi olla paljon merkittävämpi.

Tästä syystä mittatoleranssia tulee harkita suhteessa toimintaan.

Korvaavaa hankintaa varten on hyödyllistä jakaa mittaukset kolmeen ryhmään:

Tämä lähestymistapa tekee tarkastuksesta helpommin ymmärrettävän ja auttaa välttämään tarpeettomia mittauksia.

Milloin mukautettua rullaa tulisi harkita?

Vakiokomponentit voivat toimia hyvin, kun alkuperäinen rakenne noudattaa jo vakiintunutta rullakokoonpanoa.

Räätälöityä rullaa voidaan harkita, kun olemassa olevalla komponentilla on epätavallinen profiili, epätyypillinen poraus, erityinen asennusrakenne, rajoitettu asennustila tai rakenne, jota on vaikea sovittaa yhteen saatavilla olevan vaihtolaitteen kanssa.

Räätälöinti voi olla järkevää myös OEM-kehityksen aikana, kun rulla on suunniteltava tietyn rungon tai ohjaimen ympärille.

Näissä projekteissa mittoja tulisi pitää osana täydellistä mekaanista piirustusta eikä itsenäisenä tuotespesifikaationa.

Toimittaja saattaa tarvita tietoa ohjaimesta, akselista, kiinnityskannattimesta, käyttöympäristöstä ja suunnitellusta liikkeestä ennen sopivan rakenteen vahvistamista.

Räätälöityä hihnapyörän ja telan tuotantoa varten valmistajat, kuten HUNE, voivat tarkistaa rakenteen ja kehittää komponentin vaadittujen asennus- ja liikeolosuhteiden mukaan. HUNE:n tuotevalikoimaan kuuluu erilaisia ​​hihnapyöräprofiileja ja räätälöityjä hihnapyöräratkaisuja, joilla voi olla merkitystä silloin, kun vakiokomponentti ei sovi olemassa olevaan mekaaniseen järjestelyyn.

Kuinka ostajat voivat valmistaa parempaa rullatietoa?

Selkeä pyyntö voi tehdä teknisestä viestinnästä paljon helpompaa.

Sen sijaan, että lähetät vain yhden mittauksen, valmistele pieni tietopaketti, joka sisältää:

• Kuvia alkuperäisestä rullasta
• Kuvia koko asennuksesta
• Päämitat
• Pyörän profiilin tiedot
• Akselin tai akselin tiedot
• Ohjaa tai seuraa valokuvia
• Asennusmenetelmä
• Sovellustyyppi
• Vaihto tai uusi kehitystarve
• Odotettu ostomäärä

Piirustus on hyödyllinen, kun se on saatavilla, mutta se ei ole aina tarpeen alussa. Fyysinen näyte ja selkeät valokuvat voivat myös auttaa valmistajaa ymmärtämään komponentin.

Käytännön tarkistuslista ennen tilaamista

Ennen kuin vahvistat markiisin rullan vaihdon, tarkista seuraavat seikat:

Pyörä

• Ulkohalkaisija
• Leveys
• Profiili
• Bore
• Naparakenne

Asennus

• Akseli tai akseli
• Kiinnikkeen asento
• Säilytysmenetelmä
• Käytettävissä oleva asennustila

Ajoolosuhteet

• Ohjausmuoto
• Yhteydenottopaikka
• Tyhjennys
• Liikkeen suunta
• Mahdolliset kaarevat osat

Sovellus

• Markiisin tyyppi
• Ulkoilu
• Liikkeiden taajuus
• Vaihto tai uusi muotoilu

Tämä tarkistuslista ei vaadi monimutkaisia teknisiä laskelmia. Sen tarkoituksena on varmistaa, että telan ja muun järjestelmän välinen fyysinen suhde ymmärretään ennen tilauksen tekemistä.

Key Takeaways

• Ulkohalkaisija affects the roller's running position within the assembly.
• Pyörä width needs to be considered together with contact area and side clearance.
• Poran mittojen tulee vastata akselia, akselia, tappia tai laakerijärjestelyä.
• Juoksuprofiilin tulee vastata ohjaus- tai kosketuspintaa.
• Akselin asento voi vaikuttaa ympäröivien komponenttien korkeuteen, kulmaan ja liikkeeseen.
• Käytettävissä oleva asennustila should be checked before confirming a replacement.
• Valokuvat telasta, asennusrakenteesta ja oppaasta voivat tarjota hyödyllistä tietoa mittausten ohella.
• Räätälöityjä rullia voidaan harkita, kun epätavalliset profiilit, asennusrakenteet tai tilarajoitukset tekevät vakiokomponenteista vaikeasti sovitettavia.

Oikea ulottuvuus on se, joka tukee koko järjestelmää

Markiisin rullan mitoitus ei tarkoita vain saman ulkohalkaisijan omaavan pyörän löytämistä. Oikea istuvuus riippuu siitä, kuinka useat mitat toimivat yhdessä.

Halkaisija vaikuttaa ajoasentoon. Leveys vaikuttaa kosketukseen ja välykseen. Poraus määrää akselin liitoksen. Profiili ohjaa vuorovaikutusta oppaan kanssa. Asennusmitat määräävät, voiko rulla istua oikein kokoonpanon sisällä.

Myös ympäröivällä tilalla on merkitystä.

Tästä syystä hyödyllisin tapa on tarkastaa ensin koko mekanismi ja sitten tunnistaa mitat, jotka ohjaavat asennusta ja liikettä. Muutamat hyvin valitut mittaukset, joita tukevat valokuvat ja sovellustiedot, voivat tarjota paljon selkeämmän perustan korvaaville hankinnoille tai mukautetulle kehitykselle.

Kun rullaa käsitellään osana markiisijärjestelmää eikä eristettynä pyöränä, mittatarkistukset ovat paljon helpompia ymmärtää. Siellä myös huolellinen komponenttien valinta voi auttaa vähentämään vältettäviä asennusongelmia kokoonpanon ja huollon aikana.
