Markiisin telan mittaaminen ennen vaihdon tilaamista

Korvaa an markiisin rulla voi olla yksinkertaista, kun alkuperäinen komponentti dokumentoidaan kunnolla ennen sen poistamista. Pyörä voi näyttää yksinkertaiselta, mutta sen koko on vain yksi osa tiedoista, joita tarvitaan sopivaan vaihtoon. Kulkuprofiili, keskiaukko, asennustapa ja suhde ohjaimeen voivat kaikki vaikuttaa siihen, miten komponentti sopii ja toimii.

Ennen kuin teet tilauksen, tarkista olemassa oleva tela ja kirjaa ylös tärkeät tiedot. Perusmittaustyökalu, muutama selkeä valokuva ja yksinkertainen luonnos voivat antaa hyödyllistä tietoa, varsinkin kun alkuperäisessä osassa ei ole mallinumeroa tai tunnistemerkkiä.

Tärkeintä on tarkastella rullaa osana täydellistä markiisikokoonpanoa sen sijaan, että käsittelisi pyörää erillisenä osana.

Key Takeaways

• Mittaa pyörän koko, leveys, keskiaukko ja kulkuprofiili ennen vaihtopyörän tilaamista
• Tarkista asennusrakenne ja käytettävissä oleva asennustila pelkän pyörän mittaamisen sijaan
• Tarkista ohjain tai tela, koska kuluminen tai kohdistusvirhe voi vaikuttaa vaihtorullan toimintaan
• Käytä selkeitä valokuvia ja yksinkertaista luonnosta dokumentoidaksesi epätavallisia muotoja tai kiinnitysjärjestelyjä
• Pidä alkuperäinen rulla saatavilla aina kun mahdollista, varsinkin kun hankit ei-standardista tai räätälöityä komponenttia

Miksi tarkat mittaukset ovat tärkeitä

Vaihtopyörä voi näyttää lähes samalta kuin alkuperäinen ja silti erota asennukseen vaikuttavista tavoista. Pienet muutokset asennusjärjestelyssä, pyörän profiilissa tai keskiaukossa voivat estää osaa sopimasta olemassa olevaan rakenteeseen tarkoitetulla tavalla.

Tästä syystä pelkkä visuaalinen vertailu ei usein riitä.

Hyödyllisen tarkastuksen tulisi kattaa kolme aluetta:

• Pyörä ja sen ajopinta
• Asennusjärjestely
• Ohjain tai pinta, jolla pyörä liikkuu

Yhdessä nämä tiedot antavat selkeämmän kuvauksen olemassa olevasta komponentista ja helpottavat yhteydenpitoa toimittajan kanssa.

Vanhemmille markiisijärjestelmille nämä tiedot voivat olla erityisen hyödyllisiä, kun osanumeroa ei ole tai alkuperäinen komponentti ei ole enää helposti saatavilla.

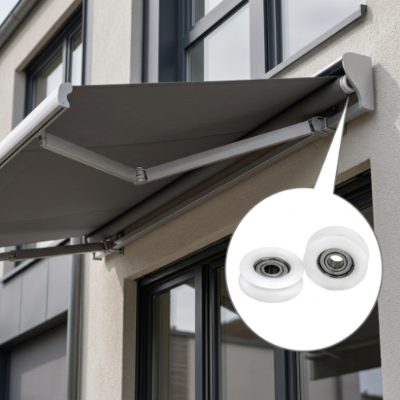

Aloita täydellisestä kokoonpanosta

Ennen kuin irrotat telan, tarkista, kuinka se istuu markiisimekanismin sisällä.

Ota useita valokuvia komponentin ollessa vielä asennettuna. Sisällytä ympäröivä kiinnike, akseli, ohjain, kotelo tai muut osat, jotka auttavat näyttämään sen sijainnin.

Hyödyllinen valokuvasarja voi sisältää:

• Koko kokoonpano ennen irrottamista
• Lähikuva rullasta
• Sivuprofiili
• Etu- ja takapinnat
• Kiinnityskohta
• Opas tai rata
• Lähellä olevat komponentit, jotka vaikuttavat käytettävissä olevaan tilaan

Nämä kuvat tarjoavat kontekstin, jota mittaukset eivät aina pysty tallentamaan.

Tallenna asennussuunta

Jotkut pyörät ovat symmetrisiä, mutta toisilla on tietty suuntaus. Laippa, ura, laakerijärjestely tai asennusominaisuus voi näkyä vain toisella puolella.

Merkitse ennen purkamista nopeasti muistiin, mihin suuntaan komponentti osoittaa.

Yleensä valokuva riittää. Jos useita samanlaisia ​​teloja poistetaan, yksinkertainen etiketti tai luonnos voi myös auttaa pitämään kaiken järjestyksessä.

Mittaa pääpyörän mitat

Irrotuksen jälkeen aseta komponentti puhtaalle, tasaiselle alustalle. Osan mittaaminen sen ollessa kytkettynä toiseen laitteistoon voi vaikeuttaa oikeiden vertailupisteiden tunnistamista.

Pääpyörän mitat antavat yleensä lähtökohdan.

Tarkoitus ei ole kerätä kaikkia mahdollisia mittauksia. Keskity mittoihin, jotka kuvaavat, kuinka komponentti sopii ja toimii.

Katso tarkasti pyörän profiilia

Ulkokoko antaa vain osan kuvasta. Juoksupinnan muoto voi olla yhtä tärkeä.

Katso pyörää sivulta ja tarkista, onko kosketuspinta tasainen, pyöristetty, uritettu, laipallinen tai jollain muulla tavalla muotoiltu.

Kohotetulla reunalla tai syvennyksellä voi olla erityinen suhde ohjaimeen. Näitä yksityiskohtia voi olla vaikea välittää pelkillä mittauksilla, joten selkeä sivukuva on hyödyllinen.

Erillinen muotoilu kulumisesta

Vanhempi tela on saattanut olla alttiina toistuvalle liikkeelle pitkän aikaa. Sen pinta voi olla kiillotettu, naarmuuntunut, litistynyt tai muuten kulunut.

Älä oleta automaattisesti, että jokainen näkyvä merkki edustaa alkuperäistä mallia.

Jos toinen yhteensopiva pyörä on saatavilla ja näyttää vähemmän kuluneelta, vertaa näitä kahta. Komponenttien väliset erot voivat auttaa osoittamaan, mitkä ominaisuudet ovat osa alkuperäistä profiilia ja mitkä ovat seurausta käytöstä.

Tämä on erityisen hyödyllistä, kun kulkupinta on muuttunut huomattavasti.

Tarkista keskuksen aukko huolellisesti

Pyörän keskikohta ansaitsee erityistä huomiota, koska se yhdistää pyörivän osan muuhun mekanismiin.

Rakenteesta riippuen keskiö voi sisältää laakerin, holkin, metallisisäkkeen, akseliliitoksen tai muun tukielementin.

Selvitä ensin, mitä todella on, ennen kuin tallennat ulottuvuuden.

Tarkista onko:

• Keskus on yksinkertainen aukko
• Sisään on asennettu laakeri
• Holkki on läsnä
• Akseli kulkee komponentin läpi
• Akseli pyörii pyörän mukana
• Pyörä pyörii kiinteän akselin ympäri

Nämä erot voivat vaikuttaa tapaan, jolla korvaava komponentti on rakennettava.

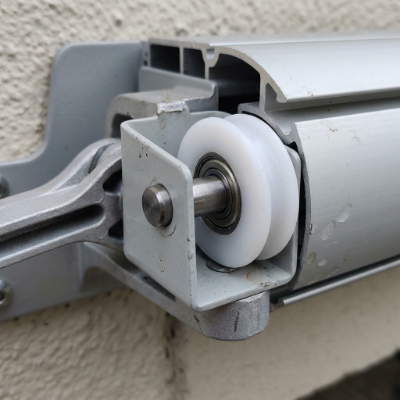

Älä jätä huomiotta asennusrakennetta

Yksi yleisimmistä virheistä korvaavien hankintojen aikana on keskittyminen pyörään ja jättää huomiotta sen asennustapa.

Pyörällä voi olla samanlaiset ulkomitat kuin toisella komponentilla, mutta siinä voidaan käyttää täysin erilaista asennustapaa.

Katso telan ja markiisin rakenteen välinen yhteys.

Sitä voivat tukea:

• Kiinteä tappi
• Akseli
• Akseli
• Kiinnike
• Laakeri
• Holkki
• Integroitu kotelo

Ota valokuva asennusalueesta ennen purkamista ja toinen valokuva telan irrottamisen jälkeen.

Tämä helpottaa pyörän ja ympäröivän rakenteen välisen suhteen ymmärtämistä.

Tarkista vapaana oleva tila

Myös telan ympärillä oleva tila kannattaa tallentaa.

Etsi lähellä olevia kiinnikkeitä, kansia, akseleita, kiskoja tai muita osia, jotka voivat häiritä asennusta.

Vaihteen ei tarvitse vastata vain itse pyörää. Sen on myös toimittava olemassa olevan kokoonpanon käytettävissä olevan tilan rajoissa.

Tarkista opas tai raita

Pinta, jolla pyörä liikkuu, voi tarjota hyödyllistä tietoa komponentista.

Etsi merkkejä, jotka osoittavat normaalin kosketusalueen. Nämä voivat joskus paljastaa, onko pyörä pyörinyt keskellä vai tehnyt raskaampaa kosketusta toiselle puolelle.

Katso myös ympäröivästä oppaasta:

• Lika tai roskia
• Naarmut
• Muodonmuutos
• Löysät kiinnikkeet
• Epätasainen kuluminen
• Muutoksia alkuperäisessä muodossa

Jos ohjain on vaurioitunut tai kohdistettu väärin, pelkkä rullan vaihtaminen ei välttämättä ratkaise taustalla olevaa mekaanista ongelmaa.

Tästä syystä opas tulisi tarkastaa saman prosessin aikana, eikä käsitellä erillisenä huolenaiheena.

Selkeä valokuva voi selittää mitä numerot eivät voi

Mittaukset ovat tärkeitä, mutta joitain muotoja on vaikea kuvata tarkasti numeroilla.

Harkitse rullaa, jossa on kaareva reuna, offset-keskipiste ja pieni kiinnitysominaisuus toisella puolella. Mittaluettelo voi kuvata osaa, mutta sivukuva voi näyttää näiden ominaisuuksien välisen suhteen paljon selkeämmin.

Käytä korvaavaan kyselyyn valokuvia, joissa on hyvä valaistus ja yksinkertainen tausta.

Yritä sisällyttää:

• Yksi kokonaiskuva
• Yksi sivunäkymä
• Yksi lähikuva keskustasta
• Yksi näkymä asennusalueelta
• Yksi valokuva, jossa komponentti on alkuperäisessä asennossaan

Viivain tai mittaustyökalu voidaan myös sijoittaa osan viereen yhdessä valokuvassa visuaalista viitettä varten.

Kun yksinkertaisesta luonnoksesta tulee hyödyllinen

Jotkut rullat ovat yksinkertaisia kuvata. Toisilla on epätavallisia muotoja tai kiinnitysjärjestelyjä, jotka on helpompi ymmärtää piirustuksen avulla.

Perusluonnoksen ei tarvitse noudattaa muodollisia piirustusstandardeja.

Piirrä komponentti edestä ja sivulta ja merkitse tärkeät mitat. Näytä akselin tai akselin sijainti ja osoita pinta, joka koskettaa ohjainta.

Tämä voi auttaa vastaamaan useisiin käytännön kysymyksiin:

• Missä pyörivä keskus on?
• Kumpi puoli on kiinnikettä päin?
• Mikä pinta koskettaa ohjainta?
• Mitkä mitat kuuluvat pyörään?
• Mitkä mitat kuuluvat asennusrakenteeseen?

Räätälöityjen komponenttien kohdalla tämän tyyppinen viittaus voi helpottaa viestintää paljon.

Pidä alkuperäinen osa saatavilla

Jos mahdollista, älä hävitä vanhaa rullaa heti mittausten jälkeen.

Fyysinen näyte voi tarjota tietoa, jota on vaikea vangita valokuviin tai kirjallisiin muistiinpanoihin. Se voi näyttää todellisen pyörän profiilin, laakerijärjestelyn, asennusominaisuudet ja kulumisen merkit.

Tämä voi olla erityisen hyödyllistä, kun komponentti on epätavallinen tai kun alkuperäisessä mallissa ei ole helposti tunnistettavaa mallinumeroa.

Valmistajille ja toimittajille, jotka työskentelevät epästandardien hihnapyörän ja telan komponenttien kanssa, näyte yhdistettynä piirustuksiin, valokuviin ja sovellustietoihin voi tarjota hyödyllisen viitteen vaihto- tai räätälöidyn suunnittelun keskusteluun.

Selkeän vaihtopyynnön laatiminen

Kun tarkastus on valmis, järjestä tiedot yksinkertaiseksi eritelmäksi.

Hyödyllinen kysely voi sisältää:

• Sovellus: Missä komponenttia käytetään
• Olemassa oleva komponentti: Kuvaus ja valokuvat alkuperäisestä osasta
• Pyörän tiedot: Päämitat ja ajoprofiili
• Keskustan tiedot: Poraus, laakeri, holkki tai akselijärjestely
• Asennustiedot: Kannatin, akseli, tappi tai kotelorakenne
• Ohjeen tiedot: Valokuvat tai kuvaus kosketuspinnasta
• Kunto: Näkyvää kulumista, halkeamia, muodonmuutoksia tai muita vaurioita
• Määrä: Arvioitu ostotarve
• Näyte: Voiko alkuperäinen komponentti toimittaa viitteeksi
• Räätälöinti: Onko kyseessä vakio- tai räätälöity komponentti

Tämä antaa toimittajalle paljon selkeämmän lähtökohdan kuin yksittäinen valokuva tai yksi mittaus.

Sovelluksissa, joissa käytetään räätälöityjä hihnapyöriä ja rullia, HUNE voi käyttää tämän tyyppisiä mitta- ja sovellustietoja keskusteleessaan epästandardeista komponenttivaatimuksista.

Mitä tulee tarkistaa ennen tilaamista

Pyörä

Tarkista päämitat ja varmista, että juoksuprofiili on tallennettu oikein.

Keskusta

Tarkista, käyttääkö komponentti yksinkertaista porausta, laakeria, holkkia, akselia tai muuta sisäistä järjestelyä.

Asennus

Vertaa alkuperäistä yhteyttä ehdotettuun korvaavaan rakenteeseen.

Opas

Varmista, että pyörän profiili vastaa pintaa, jolla se toimii.

Asennustila

Tarkista ympäröivältä alueelta mitään, mikä voisi vaikuttaa istutukseen tai liikkumiseen.

Käyttöolosuhteet

Harkitse ympäristöä, jossa komponenttia käytetään. Ulkomarkiisijärjestelmät voivat kohdata kosteutta, pölyä, lämpötilan muutoksia ja toistuvia liikkeitä. Nämä ehdot voivat olla merkityksellisiä, kun keskustellaan materiaalista ja rakenteesta.

Käytännön mittausten tarkistuslista

Ennen kuin lähetät tiedot toimittajalle, varmista, että olet käsitellyt seuraavat asiat:

• Valokuvaa tela ennen poistamista
• Kirjaa ylös pääpyörän mitat
• Tarkista sivuprofiili
• Tarkasta keskiaukko
• Tunnista mahdollinen laakeri tai holkki
• Kirjaa ylös akselin, akselin tai tapin järjestely
• Valokuvaa kiinnitysteline
• Tarkista opas tai rata
• Huomaa näkyvä kuluminen tai muodonmuutos
• Tarkista käytettävissä oleva asennustila
• Valmistele yksinkertainen luonnos, jos komponentilla on epätavallinen muoto
• Pidä alkuperäinen osa saatavilla, jos mahdollista
• Selitä kuinka ja missä rullaa käytetään
• Ilmoita, voidaanko mukautettua komponenttia tarvita

Usein kysytyt kysymykset

Mitä mittoja minun tulee tehdä ennen markiisirullan tilaamista? Kirjaa ylös pyörän halkaisija, leveys, keskiaukko, kulkuprofiili, asennusjärjestely ja käytettävissä oleva asennustila. Valokuvat koko kokoonpanosta voivat tarjota lisäkontekstia.

Riittääkö ulkohalkaisijan mittaaminen? Ei. Ulkomitta kuvaa vain yhtä osaa komponentista. Myös keskiasetelma, kulkuprofiili, asennusrakenne ja suhde ohjaimeen voivat vaikuttaa yhteensopivuuteen.

Pitääkö alkuperäinen rulla säilyttää mittauksen jälkeen? Mikäli mahdollista, kyllä. Alkuperäinen osa voi tarjota hyödyllistä tietoa sen profiilista, kiinnitysominaisuuksista, sisäisestä järjestelystä ja kulumistilasta, jota voi olla vaikea saada selville pelkillä mittauksilla.

Miksi minun pitäisi valokuvata tela ennen sen poistamista? Asennettu valokuva näyttää komponentin suunnan ja suhteen lähellä oleviin kiinnikkeisiin, akseleihin, ohjaimiin ja muihin osiin. Tämä asiayhteys voi auttaa selventämään vaihtovaatimuksia.

Voiko toimittaja tehdä räätälöidyn telan näytteestä? Fyysinen näyte yhdistettynä mittoihin, valokuviin, sovellustietoihin ja kiinnitysyksityiskohtiin voi tarjota hyödyllistä viitetietoa, kun keskustellaan ei-standardista tai mukautetusta telasta.

Hyvä mittaus alkaa koko järjestelmästä

Tela voi olla suhteellisen pieni osa markiisikokoonpanoa, mutta sen mitat ja kiinnityssuhteet voivat vaikuttaa suoraan sen istumiseen ja liikkumiseen.

Tästä syystä korvaavan hankinnan tulisi alkaa ulkohalkaisijaa suuremmalla määrällä. Pyörän profiili, keskiasetelma, asennusrakenne, ohjain ja käytettävissä oleva asennustila tarjoavat hyödyllistä tietoa.

Muutama selkeä valokuva ja huolellisesti tallennetut mitat voivat tehdä prosessista paljon helpompaa, varsinkin kun kyseessä on vanhempi tai epätyypillinen komponentti.

Käytännön lähestymistapa on yksinkertainen: tarkasta koko kokoonpano, mittaa tärkeät alueet, dokumentoi asennusjärjestely ja säilytä alkuperäinen osa vertailua varten aina kun mahdollista. Tämä antaa sekä ostajille että valmistajille selkeämmän käsityksen komponentista ja sen roolista markiisijärjestelmässä.
