Ohjausrulla vaihdetaan usein rutiinihuoltoa varten, ja joskus hihna tai vaijeri seuraa yhtäkkiä eri tavalla jälkeenpäin. That shift usually traces back to groove design. Se on yksi niistä yksityiskohdista, joka saa harvoin toisen silmäyksen, ennen kuin jokin alkaa heilua, luistaa tai kulua epätasaisesti. Kun uran todellinen toiminta tulee selväksi, monet linjaongelmat lakkaavat tuntumasta mysteeriltä.
Why the Groove Matters More Than It Looks
Ohjausrullan työ kuulostaa yksinkertaiselta: pidä hihna, kaapeli, ketju tai nauha liikkumassa suoraa, hallittua reittiä. Ura eli telan pintaan leikattu tai muovattu kanava on se, joka itse asiassa suorittaa ohjaustyön. Uraprofiilin vaihtaminen muuttaa sitä, kuinka suuri kosketuspinta telalla on liikkuvaan materiaaliin, kuinka tiukasti se pitää materiaalin paikallaan ja kuinka paljon kitkaa muodostuu käytön aikana.
Ura toimii vähemmän kuin koristeellinen yksityiskohta, vaan enemmän kuin ohjausmekanismi. Liian matala ura voi antaa hihnan ajautua sivusuunnassa kuormituksen alaisena. Liian tiukka voi tarttua niin lujasti, että se nopeuttaa sekä rullan että itse hihnan kulumista. Jossain näiden ääripäiden välissä on yleensä järjestelmä, jossa järjestelmä toimii sujuvasti, ja tämä tasapainopiste riippuu suuresti sovelluksesta.
Getting to Know the Common Groove Profiles
Kaikkia uria ei leikata samalla tavalla, ja jokainen muoto tuo erilaisia kompromisseja.

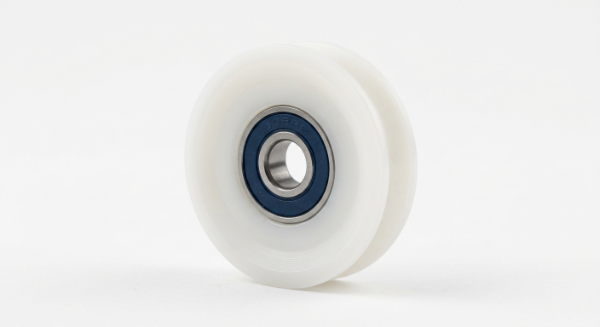

V-muotoiset urat
V-urat ovat yleisiä teloissa, joita käytetään pyöreän hihnan tai vaijerin kanssa. Kulmaiset sivut keskittävät hihnan luonnollisesti sen asettuessa kanavaan, mikä auttaa vähentämään sivuttaisliikettä. Tämä itsekeskittyvä vaikutus on yksi syy siihen, että V-urat näkyvät niin usein pakkauslinjoissa ja kevyissä materiaalinkäsittelylaitteissa.
U-Shaped and Round Grooves
Pyöristetyt tai U:n muotoiset kanavat pyrkivät jakamaan kosketuspainetta tasaisemmin hihnan tai kaapelin pinnan poikki terävään V-leikkaukseen verrattuna. Tämä voi olla hellävaraisempaa pehmeämmille hihnamateriaaleille, koska yhdessä kosketuspisteessä on vähemmän keskitettyä painetta. Vaijeri- ja kaapelinohjainrullat käyttävät usein tätä profiilia, koska se tukee kaapelia puristamatta sitä.
Flat or Grooveless Surfaces
Jotkut telat ohittavat uran kokonaan ja luottavat tasaiseen pintaan. Tämä toimii hyvin leveillä hihnoilla tai litteillä nauhoilla, joissa sivusuuntainen ohjaus tulee järjestelmän muista osista, kuten sivulaipoista tai erillisistä seurantateloista. Ilman uraa rulla on kuitenkin täysin riippuvainen ulkoisesta kohdistuksesta ajautumisen estämiseksi.
Moniurainen ja porrastettu malli
Useita säikeitä samanaikaisesti käsittelevissä laitteissa, kuten monilankasyöttöjärjestelmissä, voidaan käyttää rullia, joissa on toistuvia uria poikki leveydellä. Kanavien välinen etäisyys ja johdonmukaisuus tulee tässä tärkeäksi, koska epätasainen väli voi aiheuttaa sen, että yksi säie kulkee eri jännityksen alaisena kuin sen naapurit.
Syvyys, leveys ja tasapaino otteen ja vapauden välillä
Uran syvyys ja leveys toimivat yhdessä, ja oikean tasapainon saavuttaminen edellyttää uran sovittamista sen läpi kulkevaan materiaaliin.
- Matalat urat mahdollistaa hihnan tai kaapelin helpomman irrottamisen, mutta vähemmän sivuttaisliikkeen vastusta.
- Syvemmät urat pitele materiaalia turvallisemmin, mikä auttaa suurissa nopeuksissa tai tärinäalttiissa ympäristöissä, mutta voi lisätä kitkaa ja lämmön kertymistä ajan myötä.
- Kapeat urat sopii halkaisijaltaan pienemmille kaapeleille tai ohuemmille hihnoille, mikä vähentää tarpeetonta välystä.
- Leveämmät urat mahtuu paksumpia materiaaleja, mutta voi sallia enemmän huojuntaa, jos istuvuus on liian löysä.
Ura, joka ei sovi hihnan tai kaapelin halkaisijaan, jopa pienellä marginaalilla, näkyy usein epätasaisena kulumisena kauan ennen kuin se aiheuttaa näkyvän toimintahäiriön. Tästä syystä uran mitoitus on vahvistettava toimittajalta ennen tilauksen vastaanottamista, eikä asennusongelmien ilmetessä.
Materiaalipari: kuinka uramuoto toimii rullayhdisteen kanssa
Groove geometry doesn't operate in isolation. Itse telamateriaali, olipa se nailonseosta, polyuretaania, kumipäällysteistä tai metallisydäntä, jossa on muovinen ulkokerros, vuorovaikutuksessa uran muodon kanssa määrittää, kuinka koko kokoonpano toimii toistuvan liikkeen aikana.
Pehmeämpi materiaali yhdistettynä syvään uraan voi joskus vääntyä hieman jatkuvassa paineessa, mikä muuttaa hienovaraisesti uran alkuperäistä profiilia kuukausien käytön aikana. Kovempi materiaali säilyttää muotonsa pidempään, mutta voi siirtää enemmän tärinää tai melua, erityisesti urissa, joissa on terävät sisäkulmat. Valmistajat säätävät usein urien reunat hieman pyöristetyiksi terävien kulmien sijaan erityisesti materiaalin jännityspitoisuuden vähentämiseksi kyseisessä kohdassa.
Load Distribution and the Hidden Stress Points
Jokainen ura luo kosketusvyöhykkeen, ja tällä vyöhykkeellä kuorma siirtyy telan ja sen ohjaaman osan välillä. Huonosti sovitettu ura voi luoda niin sanotun puristuspisteen, kapean alueen, jossa paine keskittyy leviämisen sijaan.
Ajan myötä puristuspisteet aiheuttavat muutamia toistuvia ongelmia:
| Uran kunto | Common Effect on Performance |
|---|---|
| Ura liian kapea hihnan leveydelle | Localized pressure buildup, faster surface wear |
| Groove too shallow for cable diameter | Reduced tracking stability, increased drift |
| Sharp internal groove angles | Korkeampi jännityspitoisuus, mahdollinen halkeilu ajan myötä |
| Groove depth inconsistent across roller width | Uneven tension distribution, possible skewing |
| Groove profile mismatched to belt cross-section | Liiallinen kitka, kohonnut lämpö käytön aikana |
Mikään näistä ongelmista ei yleensä ilmene yhdessä yössä. Ne rakennetaan asteittain, minkä vuoksi urien kunnon määräajoin, ei vain rullalaakerin tai akselin, tarkastus on edelleen hyödyllinen tapa huollon tarkistuslistoissa.
Sopiva Groove Design sovellukseen
Eri toimialat kallistuvat erilaisiin uraprofiileihin yksinkertaisesti siksi, että niiden materiaalit ja käyttöolosuhteet vaihtelevat niin paljon. Tässä on yleinen käsitys siitä, miten se toimii:
| Sovellustyyppi | Typical Groove Preference | Päättely |
|---|---|---|
| Johtojen ja kaapelien käsittely | U-muotoinen tai pyöreä ura | Pyöreät poikkileikkaukset ilman puristamista |
| Pakkaus ja kuljetinhihnat | V-groove or flat with side guides | Self-centering or external alignment support |
| Liukuovi- ja porttijärjestelmät | Matala V-ura | Tasainen, vähäkitkainen sivuliike |
| Monisäikeinen langansyöttö | Multi-groove, evenly spaced | Pitää yksittäiset säikeet erillään ja kohdakkain |
| Tekstiilien ja kuitujen käsittely | Pyöristetty ura, pehmeämpi materiaalipari | Vähentää pinnan hankausta herkissä säikeissä |
Arkikäyttö ja kuinka uramuoto nopeuttaa tai hidastaa sitä
Urien kuluminen on väistämätöntä telan käyttöiän ajan, mutta sen nopeus ja kuvio paljastavat usein, sopiiko alkuperäinen uravalinta käyttötarkoitukseen.
Muutamia merkkejä, joihin kannattaa kiinnittää huomiota rutiinitarkastuksissa:
- Epätasainen urasyvyys telan leveydellä, mikä usein viittaa virheeseen jossain ylävirtaan
- Kiiltäviä tai kiillotettuja laikkuja uran sisällä, mikä viittaa liialliseen kitkaan tietyissä kosketuspisteissä
- Hihna tai vaijeri kulkee korkeammalla uran toisella puolella kuin toisella
- Lisääntynyt melu tai tärinä käytön aikana verrattuna jyrän uuteen asennukseen
- Pieniä halkeamia, jotka muodostuvat terävien sisäisten urien kulmien läheisyyteen, erityisesti kovemmissa telamateriaaleissa
Näiden ajoissa havaitseminen tarkoittaa yleensä yksinkertaista rullan vaihtoa eikä suurempaa loppupään korjausta, johon liittyy hihnoja, kaapeleita tai kytkettyjä koneita.
Keskustelemme uravaihtoehdoista telan toimittajan kanssa
Koska uravaatimukset vaihtelevat niin paljon sovelluksen mukaan, keskustelu toimittajan kanssa sujuu sujuvammin yksityiskohtien kuin yleisten pyyntöjen suhteen. Hyödyllisiä yksityiskohtia ovat tyypillisesti hihnan tai kaapelin halkaisija, odotettu käyttönopeus, ympäristöolosuhteet, kuten lämpötila-alue tai altistuminen kosteudelle, ja se, toimiiko tela jatkuvasti vai jaksoittain.
Toimittaja, joka tuntee laajan valikoiman uraprofiileja, voi yleensä käydä läpi kompromisseja tietyssä asetelmassa sen sijaan, että käyttäisi yhtä vakiomuotoa. Tämä osoittautuu erityisen hyödylliseksi räätälöityjen laitteiden rakenteissa, joissa valmiiden urien mitat eivät aina vastaa tarkasti käytettävää hihnaa tai kaapelia.
Urarakenne ei ehkä ole teollisen ohjausrullan räikein osa, mutta se vaikuttaa hiljaa seurannan vakauteen, kulumisnopeuteen, kitkatasoon ja järjestelmän yleiseen luotettavuuteen. Olipa kyseessä pakkaushihnaa ohjaavia V-uria tai vaijeria tukevia pyöristettyjä kanavia, uran muoto ja mitoitus tekevät enemmän työtä kuin useimmat ihmiset ymmärtävät, kunnes jokin menee hieman sivuun. Huomio kiinnittäminen urien kuntoon rutiinihuollon aikana ja rehellinen keskustelu uravaihtoehdoista uusia rullia valittaessa säästää yleensä enemmän päänsärkyä kuin odotettiin näin pienestä asiasta.
