Avaa viime vuosina valmistettu liukuovi, ja on olemassa kohtuullinen mahdollisuus, että pyörän sisällä on valettu muovi eikä koneistettu metalli. Tämä ei ole innovaatioksi puettu markkinointitrendi – se heijastaa todellista muutosta siinä, mitä ruiskuvalu voi tarjota perinteisen metallin valmistuksen sijaan tälle tietylle osalle.
Valmistusero: materiaalin poistaminen vs. sen muodostaminen
Kaksi pohjimmiltaan erilaista prosessia
Metallirullat valmistetaan tyypillisesti koneistamalla - leikkaamalla, sorvaamalla tai leimaamalla pyörän muoto kiinteästä metallista. Ruiskuvaletut telat valmistetaan muodostamalla sulaa hartsia tarkkuusmuottipesän sisään, joka on muotoiltu täsmälleen valmiin osan kaltaiseksi.
- Koneistus on vähennyslaskua: materiaali poistetaan vaihe vaiheelta, kunnes lopullinen muoto säilyy.
- Muovaus on muotoileva: lopullinen muoto luodaan suoraan, yhdessä syklissä, raakahartsista.
Miksi tällä erolla on merkitystä tuotannon mittakaavassa
- Työstöaika-asteikko kappalemäärällä – jokainen yksikkö vaatii oman leikkaussyklinsä.
- Muovausjaksoajat mitataan tyypillisesti sekunneissa, kun muotti on olemassa, suurelta osin suunnittelun monimutkaisuudesta riippumatta.
- Työkalun kuluminen työstössä siirtää asteittain mittoja pitkän tuotantojakson aikana, kun taas vakaa muotti tuottaa mittasuhteeltaan yhtenäisiä osia ensimmäisestä yksiköstä viimeiseen.
Mitä tämä tarkoittaa joukko-ostajille
Muutamien mukautettujen osien kohdalla tällä erolla ei ole juurikaan merkitystä. Liukuovien ja ikkunoiden laitteistoille tyypillisissä tilausmäärissä – usein tuhansissa yksiköissä – kumulatiivisesta aika- ja yhdenmukaisuuserosta tulee todellinen kustannus-, toimitusaika- ja laadunvalvontatekijä.
Uran ja laipan geometria: rakennettu muottiin, ei lisätty jälkeenpäin
Miksi uran muoto on telan kriittisin ominaisuus
A liukuoven rulla tarvitsee uran – tyypillisesti U:n tai V:n muotoisen – joka istuu oikein kiskoinsa. Uran profiili määrittää:
- Kuinka pyörä seuraa
- Kuinka tasaisesti kuorma jakautuu
- Kuinka paljon sivuvälystä on käytön aikana
Uran koneistus vs. uran muovaus
Metallin valmistuksessa ura on erillinen työstövaihe, joka suoritetaan pyörän perusmuodon muodostumisen jälkeen ja lisää aikaa ja kustannuksia profiilin tarkentuessa.
Ruiskuvalussa uran geometria suunnitellaan suoraan muottipesään. Pyörä tulee ulos jo oikein muotoiltuna ilman ylimääräistä leikkausvaihetta.
Laipan rooli
Monissa rullissa on laippa - korotettu huuli pyörän toisella tai molemmilla puolilla -, joka tarjoaa ylimääräistä sivusuuntaista ohjausta ja auttaa estämään pyörää liukumasta sivuttain irti kiskosta.
- Laipalliset mallit tarjoavat enemmän vakautta teloilla, joissa on sivukuormitusriski tai pieni kohdistusvirhe.
- Pelkät urat tarjoavat alhaisemman vierintäkitkan, kun tela on suora ja hyvässä kunnossa.
Sekä laippa- että uraprofiilit ovat yksinkertaisia valmistaa muottisuunnittelun avulla ilman lisättyä työstön monimutkaisuutta, jota laipallinen metallipyörä tyypillisesti vaatisi.
Mukautetut profiilit ilman mukautettuja koneistusasetuksia
Kun muotti on olemassa tiettyä uraa tai laippaprofiilia varten, tämän muodon valmistaminen ei lisää merkittäviä kustannuksia verrattuna yksinkertaisempaan malliin.
Tämä on suuri osa siitä, miksi mukautetut uraprofiilit – jotka on sovitettu tiettyyn kiskon halkaisijaan tai kulmaan – ovat tulleet OEM-ostajien ulottuville paremmin kuin puhtaasti koneistukseen perustuvassa tuotantomallissa.
Tässä kannattaa olla tarkka: uusi muotti vaatii vielä suunnittelu- ja työkaluinvestointeja. Se, mikä muuttuu, ovat tämän mukautetun muodon tuottamisen jatkuvat kustannukset, kun työkalut ovat olemassa – siitä tulee osa vakiomuovaussykliä, ei jokaiselle erälle toistettavaa erikoistoimintoa.
Aineellinen käyttäytyminen: aidosti erilainen joukko kompromisseja
Mitä metalli tarjoaa ja missä se on rajoitettu
Metallirullat tarjoavat korkean raakalujuuden ja sopivat hyvin raskaisiin kuormiin. Niiden päärajoitus on, että suorituskyky riippuu suurelta osin valitusta metallilaadusta – kovuus, korroosionkestävyys ja paino liikkuvat yhdessä sen sijaan, että niitä voitaisiin säätää itsenäisesti.
Mitä tekninen muovi tarjoaa sen sijaan
Ruiskuvaletut telat valmistetaan yleisesti POM- (asetaali) tai vahvistetun nailonin materiaaleista, joilla on hyvin dokumentoidut ominaisuudet muovitekniikassa.
| Suunnitteluvaatimus | Miten materiaali reagoi |
|---|---|
| Korroosionkestävyys kosteissa tai rannikkoympäristöissä | Tekniset muovit eivät ruostu, vikatilan metallin poistamisen on muuten selviydyttävä pinnoituksen tai pinnoituksen kautta. |
| Matalakitkainen toiminta | POM:lla on luonnostaan alhainen pintakitka, mikä vähentää pitkäaikaista riippuvuutta rasvasta. |
| Tärinän ja melun vaimennus | Muovit välittävät tärinää yleensä vähemmän suoraan kuin jäykkä metalli-metalli-kontakti. |
| Lisätty jäykkyyttä ilman lisäpainoa | Vahvistettu (lasikuituinen) nylon lisää kuormituskestävyyttä ilman, että se vastaa teräksen painoa. |
Tärkeä varoitus
Mikään näistä ominaisuuksista ei tee muovista yleisesti "parempaa" kuin metallia. Ne edustavat erilaisia kompromisseja. Oikea valinta riippuu materiaalin sovittamisesta tietyn sovelluksen todelliseen kuormitukseen, ympäristöön ja käyttösuhteeseen – yhtä materiaalia ei tapahdu.
Laakeri vs. Ei laakeri: suunnittelupäätös, ei materiaalioletus
Yleinen väärinkäsitys
On helppo olettaa, että "muovirulla" tarkoittaa automaattisesti "ei sisällä laakeria", mutta käytännössä se, käyttääkö rulla vierintälaakeria, on materiaalivalinnasta erillinen suunnittelupäätös.
Kun kiinteässä valetussa pyörässä on järkeä
- Kevyemmät ovet, kuten kaapit, vaatekaapit ja pienet sisäseinät
- Kohtuulliset päivittäiset syklit jatkuvan raskaan käytön sijaan
- Etusijalla osien määrän ja kokoonpanon monimutkaisuuden vähentäminen
Kun laakeri on edelleen oikea kutsu
- Raskaammat ovet, kuten ulkopuoliset liukulasipaneelit
- Korkean syklin ja suuren liikenteen kaupalliset sovellukset
- Tilanteet, joissa alentunut vierintäkitka jatkuvassa kuormituksessa on pikemminkin toiminnallinen vaatimus kuin bonus
Miksi tällä erottelulla on merkitystä ostajille
"Laakeri vs. ei laakerointi" käsittelee kuormitusta ja sykliä koskevaa päätöstä – pikemminkin kuin kustannusten oikotietä – erottaa hyvin määritellyn muovatun telan huonosti sovitetusta telasta.
Kevyissä sovelluksissa oikein käytetty laakeriton pyörä toimii luotettavasti. Sama pyörä, jota käytetään raskaassa, nopeassa ovessa, toimisi todennäköisesti huonommin riippumatta siitä, kuinka hyvin se on muotoiltu.
Pinnan viimeistely ja muotin laatu: Yksityiskohta, joka on helppo unohtaa
Miksi pinnan tasaisuus on yhtä tärkeä kuin muoto
Jopa oikein muotoiltu tela voi aiheuttaa melua, tärinää tai ennenaikaista kulumista, jos kosketuspinnan viimeistely on epätasainen. Ruiskuvalussa pinnan viimeistely määräytyy suurelta osin muotin laadun ja prosessin hallinnan perusteella sen sijaan, että se vaihtelisi työkalun kulumisen mukaan koneistuksen tavalla.
Mitä tulee tarkistaa arvioitaessa valettua näytettä
- Näkyviä välähdysviivoja tai saumoja, jotka voivat viitata ikääntymiseen tai huonosti hoidettuun homeeseen
- Tasainen rakenne pyörän kosketuspinnalla, ilman karkeita kohtia tai kuoppia
- Saman erän useiden näytteiden, ei vain yhden "sankarinäytteen", välinen ulottuvuus
Yleiset myytit, jotka kannattaa korjata
Myytti: Muovirullat ovat vain halvempi korvike metallille
Materiaalivalinta vaikuttaa korroosionkestävyyteen, melukäyttäytymiseen ja kitkaominaisuuksiin. Se on suorituskykypäätös, ei pelkästään kustannusten oikotie.
Hyvin yhteensopiva valettu tela voi päihittää huonosti sovitetun metallirullan oikeassa sovelluksessa.
Myytti: Laakeriton rulla on automaattisesti huonompi laatu
Kiinteä muotoiltu pyörä ilman laakerointia on harkittu suunnitteluvalinta, joka sopii kevyempiin, matalamman syklin sovelluksiin – ei alentamiseen.
Sen käyttö aiotun alueen ulkopuolella aiheuttaa suorituskykyongelmia, ei itse laakerin puuttuminen.
Myytti: Mukautetut uraprofiilit tarkoittavat aina korkeita vähimmäistilauksia
Kun muotti on olemassa, tietyn uran tai laipan muodon valmistaminen lisää vain vähän jatkuvia kustannuksia.
Ennakkotyökaluinvestointi on todellinen harkinta, ja se skaalautuu kohtuullisemmin tyypillisiin B2B-tilausmääriin kuin useimmat ihmiset olettavat.
Missä metallissa on silti järkeä
Tasapainoisen näkemyksen on tunnustettava, missä koneistetut tai metallirullat ovat parempi valinta.
- Erittäin suuret kuormitukset, kuten raskaan teollisuuden ovet ja portit, joissa raaka-aineen lujuus on ensisijainen vaatimus
- Äärimmäisten lämpötilojen ympäristöt, jotka ylittävät tavallisten teknisten hartsien käytännöllisen käyttöalueen
- Erittäin pienet tilausajot, joissa muottityökaluinvestointi ei ole perusteltua pientä tuotantomäärää vastaan
Vertailussa ei ole kyse siitä, että yksi materiaali olisi yleisesti ylivoimainen – se koskee valmistustavan sovittamista todelliseen kuormaan, ympäristöön ja tilausmäärään.

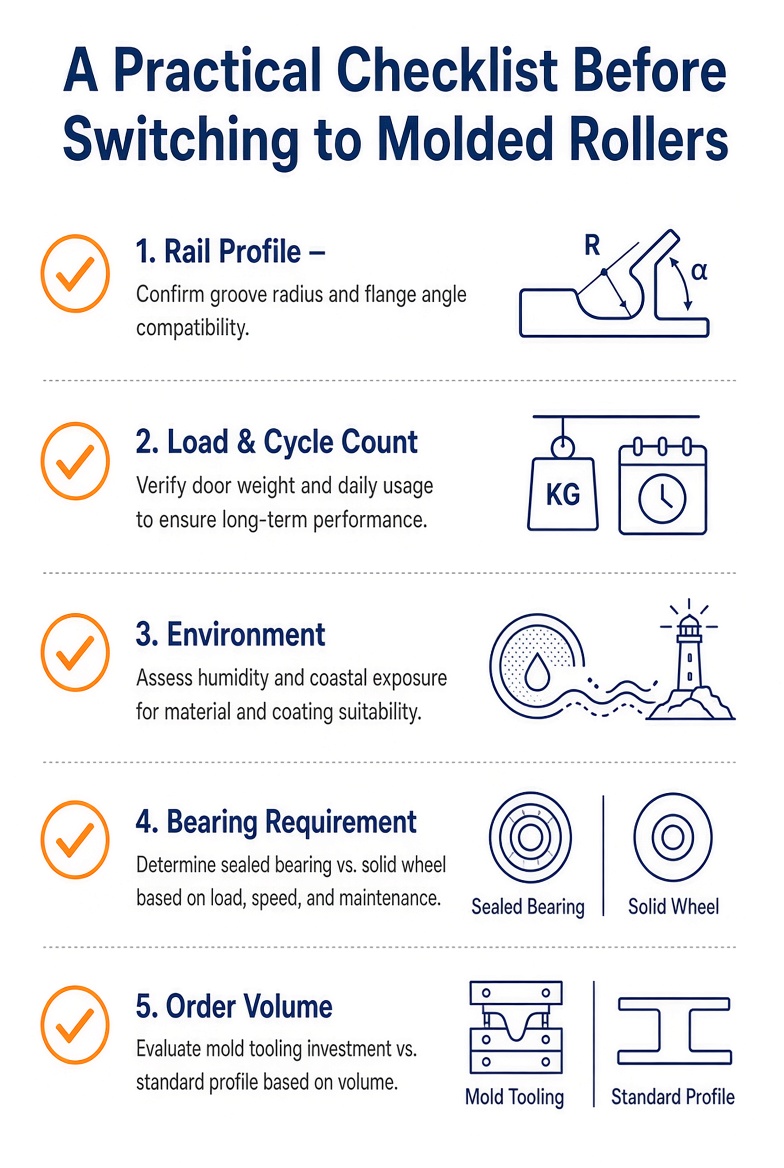

Käytännön tarkistuslista ennen valettuihin teloihin vaihtamista
Ennen ruiskupuristetun telan määrittämistä tai vaihtamista se auttaa varmistamaan seuraavat asiat:
Usein kysytyt kysymykset
Ovatko ruiskuvaletut telat vähemmän kestäviä kuin metallirullat?
Ei luonnostaan.
Kestävyys riippuu hartsin valinnasta, seinämän paksuudesta ja suunnittelusta todellisen kuormituksen ja syklin vaatimusten mukaan. Hyvin määritelty valettu tela voi kestää kauemmin kuin huonosti sovitettu metallitela monissa asuin- ja kevyissä kaupallisissa sovelluksissa.
Pystyvätkö ruiskuvaletut rullat käsittelemään ulko- ja rannikkoympäristöjä?
Yleensä kyllä.
Ne toimivat tyypillisesti tässä suhteessa paremmin kuin päällystämätön metalli, koska tekniset muovit eivät ruostu samalla tavalla kuin käsittelemätön teräs.
Onko kallista saada mukautettu uraprofiili ruiskuvalulla?
Muotin ennakkokustannukset ovat todellinen tekijä, mutta kun muotti on olemassa, mukautetun profiilin valmistaminen maksaa lähes saman verran kuin vakioprofiilin valmistaminen.
Kustannusero näkyy pääasiassa alhaisissa tilausmäärissä, ei tyypillisissä bulkkimäärissä.
Ohittavatko kaikki ruiskuvaletut rullat laakerin?
Ei
Monet käyttävät edelleen sisään painettua laakeria korkeamman syklin tai raskaamman kuormituksen sovelluksissa.
Laakeriton rakenne on erityinen valinta kevyempään käyttöön, ei yleinen ominaisuus muovattujen telojen.
Käytännön takeaway
Siirtyminen ruiskupuristettujen rullien käyttöön liukuovien tuotannossa johtuu muutamista vakiintuneista tekijöistä: osan muodostaminen suoraan lopulliseen muotoonsa sen leikkaamisen sijaan, uran ja laipan geometrian rakentaminen itse muottiin sekä teknisten muovien aidon korroosionkestävyyden ja alhaisemman peruskitkan hyödyntäminen.
Tämä ei tee valetuista teloista universaalia metallin korviketta. Erittäin suurissa kuormissa tai äärimmäisissä ympäristöissä metallilla on silti selvä etu.
Useimmissa asuin- ja kevyissä kaupallisissa liukuovisovelluksissa hartsin, urasuunnittelun ja laakerin valinnan sovittaminen todellisiin kisko- ja kuormitusvaatimuksiin määrittää kuitenkin, toimiiko valettu rulla niin kuin sen on tarkoitus.
