Kokoontaittuva ulkokärry voi näyttää yksinkertaiselta valmiina tuotteena. Tämän yksinkertaisen ulkonäön alla useiden liikkuvien osien on kuitenkin toimittava yhdessä. Kehys avautuu ja sulkeutuu, tietyt osat liikkuvat toistensa suhteen ja joidenkin osien on pyörittävä pysyen oikein paikoillaan.
Teloilla voi olla tärkeä rooli näissä mekanismeissa. Rakenteesta riippuen ne voivat tukea liikettä, ohjata liikkuvaa osaa tai toimia yhdessä laakerin ja akselin kanssa osana kompaktia pyörivää kokoonpanoa.
Tämä tekee rullan suunnittelusta mekaanisen näkökohdan pikemminkin kuin pelkän pyörän valinnan kysymyksen. Ympäröivä runko, laakerijärjestely, asennustapa, kosketuspinta ja taittoreitti ovat kaikki suoraan yhteydessä rullan toimintaan.
Valmistajille, jotka kehittävät taitettavia ulkovarusteita, tämän suhteen ymmärtäminen voi helpottaa komponenttien kehitystä ja auttaa välttämään ongelmia kokoonpanon ja testauksen aikana.
Missä rullia käytetään taittomekanismeissa?
Telan tarkka sijainti riippuu tuotteen rakenteesta.

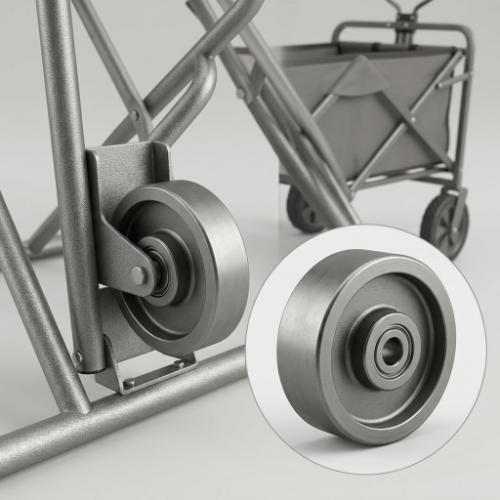

Taitettavassa ulkokärryssä rulla voidaan sisällyttää liikkuvaan tukipisteeseen, ohjausrakenteeseen tai pyörivään kokoonpanoon. Se voidaan liittää akseliin ja laakeriin, asentaa kannattimen sisään tai sijoittaa toista komponenttia vasten, joka tarvitsee ohjattua liikettä.
Perusrullakokoonpano voi sisältää:
- Rullarunko
- Laakeri
- Akseli tai akseli
- Asennusteline
- Liikkuva kehys
- Kosketus- tai ohjauspinta
Jokaisella osalla on oma tehtävänsä, mutta osien on toimittava yhdessä.
Esimerkiksi telan runko määrittää, kuinka se koskettaa liitäntäpintaa. Laakeri tukee pyörimistä. Akseli pitää pyörivän osan paikoillaan, kun taas kannatin yhdistää kokoonpanon suurempaan mekanismiin.
Yhden osan muuttaminen voi vaikuttaa muihin.
Siksi rullaa ei pidä arvioida pelkästään sen ulkomuodon perusteella.
Mitä rulla tekee mekanismin sisällä?
Jokaiselle rullalle ei ole yhtä roolia.
Sen toiminta riippuu siitä, mihin se on asennettu ja millaista liikettä mekanismi vaatii.
Tukiliike
Rulla voi tarjota vierintäkosketuksen kahden osan välillä, joiden täytyy liikkua suhteessa toisiinsa.
Suoraan liukukoskettimeen verrattuna rullakosketin voi muuttaa tapaa, jolla vastusta käsitellään kokoonpanossa. Tästä voi olla hyötyä, kun liikettä toistetaan säännöllisesti.
Liikkuvan osan ohjaaminen
Rulla voi myös auttaa pitämään liikkuvan osan suunnitellulla reitillä.
Tämän tyyppinen järjestely löytyy paikoista, joissa runko-osan, tukiosan tai muun rakenneosan täytyy liikkua samalla, kun se pysyy kohdakkain ohjauspinnan kanssa.
Hallitun yhteyden ylläpitäminen
Joissakin mekanismeissa rulla pitää kaksi komponenttia kontrolloidussa kosketuksessa rakenteen muuttuessa.
Tällöin telan muoto ja asennusasento ovat tärkeitä. Jos jompikumpi ei sovellu, kosketus saattaa muuttua epätasaiseksi liikkeen aikana.
Työskentely osana pyörivää kokoonpanoa
Yhdistettynä laakeriin ja akseliin rullasta tulee osa täydellistä pyörivää kokoonpanoa.
Ulompi rulla on näkyvissä, mutta sisäinen laakerijärjestely on yhtä tärkeä komponentin suorituskyvyn kannalta.
Miksi laakerilla on väliä?
Rulla ja laakeri ovat usein tiiviisti yhteydessä toisiinsa.
Rulla tarjoaa ulomman pyörivän rakenteen, kun taas laakeri mahdollistaa ohjatun pyörimisen akselin tai akselin ympäri. Näiden osien välisen sovituksen on vastattava käytettävissä olevaa asennustilaa ja mekanismin liikettä.
Useita tekijöitä on ehkä tarkistettava:
- Laakeri position
- Akselin järjestely
- Vapaata tilaa
- Rullarakenne
- Asennusmenetelmä
- Odotettu liike
- Toimintaympäristö
Tämä on erityisen tärkeää kompakteissa taittomekanismeissa.
Rullakokoonpanon ympärillä voi olla hyvin vähän tilaa, joten laakeria ei voi vain valita, kun kaikki muu on jo suunniteltu.
Käytännöllisempi lähestymistapa on harkita rullaa ja laakeria yhdessä jo varhaisessa kehitysvaiheessa.
Miten rullaprofiili vaikuttaa liikkeisiin?
Telan ulkomuoto määrittää, kuinka se on vuorovaikutuksessa sitä ympäröivän pinnan kanssa.
Tela, jolla on suhteellisen tasainen kosketuspinta, käyttäytyy eri tavalla kuin se, joka on suunniteltu uralla, reunalla tai muulla muotoillulla profiililla.
Profiili voi vaikuttaa:
- Yhteydenottopaikka
- Ohjaus
- Vakaus
- Liikkeen suunta
- Pintavuorovaikutus
- Vapaa tila
Taittomekanismissa oikea profiili riippuu siitä, mitä rulla todella tekee.
Jos se tukee liikkuvaa osaa, sen kosketuspinnan on vastattava tätä liikettä. Jos se noudattaa ohjetta, profiilin on ehkä toimittava ohjausrakenteen kanssa.
Tästä syystä pelkkä telan vaihtaminen toisella, joka näyttää samalta, voi joskus aiheuttaa odottamattomia ongelmia.
Mitä telalle tapahtuu, kun kehys taittuu?
Taittotoiminto on tärkeä osa suunnittelua.
Kun kärry on auki, telan ympärillä voi olla runsaasti tilaa. Kun runko alkaa taittua, rullan asento muuttuu suhteessa lähellä oleviin komponentteihin.
Se voi siirtyä lähemmäksi:
- Runkoputket
- Saranat
- Kiinnikkeet
- Akselit
- Tukivarret
- Muut liikkuvat komponentit
Rulla tarvitsee siksi riittävästi tilaa koko liikkeen ajan.
Pelkän avoimen asennon tarkistaminen ei riitä.
Osa, joka sopii oikein normaalikäytössä, voi koskettaa toista osaa, kun runko on osittain taitettu. Joissakin tapauksissa pienikin häiriömäärä voi vaikuttaa taittotoimintoon.
Tästä syystä rulla on tarkastettava, kun mekanismi liikkuu koko toimintaradalla.
Onko ulkoilmalla väliä?
Kyllä, varsinkin kun tela on alttiina ympäröivälle ympäristölle.
Ulkovarusteet voivat kohdata pölyä, likaa, kosteutta, ruohoa, irtonaisia hiukkasia ja muuttuvia sääolosuhteita. Todellinen altistustaso riippuu siitä, miten ja missä kärryä käytetään.
Rullakokoonpanoa on siksi harkittava seuraavien seikkojen suhteen:
- Kosteus
- Pölyä ja likaa
- Pinnan saastuminen
- Puhdistus
- Varastointiolosuhteet
- Liikkeiden taajuus
Suhteellisen puhtaassa ympäristössä käytetyllä telalla voi olla erilaisia vaatimuksia kuin telalla, joka altistuu säännöllisesti puutarhapoluille tai muille ulkopinnoille.
Sama koskee laakerijärjestelyä.
Kun rulla ja laakeri käsitellään kokonaisena kokoonpanona, ympäristöolosuhteet voidaan ottaa huomioon suunnitteluprosessin alussa.
Kuinka asennusmenetelmä vaikuttaa telaan?
Tela tarvitsee vakaan yhteyden ympäröivään rakenteeseen.
Asennusmenetelmä määrittää, missä rulla istuu, kuinka se pyörii ja kuinka voimat siirtyvät runkoon.
Kapea kiinnike voi rajoittaa käytettävissä olevaa tilaa. Tietty akselin asento voi vaatia tietyn laakerijärjestelyn. Taittuva liitos voi myös rajoittaa rullan asennusta.
Tämä tarkoittaa, että valmistajien tulee tarkistaa asennusrakenne ennen kuin päättävät vakiokomponentista.
Hyödyllisiä tietoja voivat olla:
- Asennuspaikka
- Kiinnikkeen rakenne
- Akselin asento
- Vapaa tila
- Kosketuspinta
- Liikkeen suunta
- Taittuva polku
Nämä tiedot voivat auttaa määrittämään, sopiiko olemassa oleva tela mekanismiin vai pitäisikö rakenteen muuttamista harkita.
Miksi rullaa ja runkoa pitäisi kehittää yhdessä?
On houkuttelevaa valita ensin tela ja työstää sen jälkeen ympäröivää rakennetta.
Tämä lähestymistapa voi olla vaikeaa, kun mekanismi on kompakti.
Kehyksen muutos saattaa muuttaa rullan käytettävissä olevaa tilaa. Kiinnikkeen siirtäminen voi vaikuttaa akselin asentoon. Taittokulman muuttaminen saattaa tuoda telan lähemmäksi toista osaa.
Suhde toimii molempiin suuntiin.
Rulla voi vaikuttaa rungon rakenteeseen, kun taas runko voi asettaa rajoituksia rullalle.
OEM-kehityksen kannalta on usein käytännöllisempää tarkastella näitä komponentteja yhdessä alusta alkaen.
Tämä on erityisen hyödyllistä, kun tuotteessa on epätavallinen kokoontaittuva rakenne tai rajallinen asennustila.
Milloin mukautettua rullaa kannattaa harkita?
Vakiotela voi olla sopiva, kun sen profiili, laakerijärjestely ja asennusrakenne sopivat jo käyttötarkoitukseen.
Jotkut mekanismit eivät kuitenkaan tarjoa tätä joustavuutta.
Räätälöityä rullaa voidaan harkita, kun valmistajan on ratkaistava:
- Rajoitettu asennustila
- Epätavallinen asennusrakenne
- Erityinen akselijärjestely
- Tietty yhteysprofiili
- Olemassa olevat laakerivaatimukset
- Taittuva välys
- Epätyypillinen ohjausrakenne
Räätälöinti ei aina tarkoita koko komponentin uudelleensuunnittelua.
Sovelluksesta riippuen kehitys voi keskittyä rullan runkoon, asennusosaan, laakerijärjestelyyn tai muuhun kokoonpanon osaan.
Tärkeää on, että komponentti on kehitetty todellisen mekaanisen vaatimuksen mukaan.
Mitä tietoja tulisi toimittaa mukautettua kehitystä varten?
Selkeä kuvaus sovelluksesta voi tehdä viestinnästä paljon helpompaa.
Valmistajat voivat tarjota:
Tuotepiirustukset
Piirustukset auttavat osoittamaan käytettävissä olevan asennusalueen sekä telan ja ympäröivien komponenttien välisen suhteen.
Olemassa olevat näytteet
Jos rulla on jo käytössä, näytteen lähettäminen voi helpottaa sen rakenteen ja asennustavan ymmärtämistä.
Valokuvat
Valokuvat of the complete mechanism can show details that may not be obvious from a basic drawing.
Liiketiedot
Toimittajan tulee ymmärtää, miten rulla liikkuu normaalin käytön ja taittamisen aikana.
Laakerivaatimukset
Jos erityinen laakerijärjestely on jo olemassa, se tulisi ottaa mukaan keskusteluun.
Ympäristöolosuhteet
Tiedot ulkotiloista, pölystä, kosteudesta ja yleisistä työolosuhteista voivat myös auttaa ohjaamaan komponenttien suunnittelua.
Mitä kattavampi tieto, sitä vähemmän arvailua tarvitaan kehityksen aikana.
Miksi näytetestaus on tärkeää?
Tela voi näyttää sopivalta piirustuksessa, mutta käyttäytyä eri tavalla asennuksen jälkeen.
Varsinainen kokoonpano tuo tekijöitä, joita on vaikea arvioida pelkästään komponentin perusteella.
Rulla on vuorovaikutuksessa:
- Laakeri
- Akseli
- Kiinnike
- Kehys
- Ohjauspinta
- Muut liikkuvat osat
Taittomekanismi lisää toisen muuttujan, koska näiden osien suhteellinen sijainti muuttuu käytön aikana.
Esimerkkitestaus voi auttaa tunnistamaan ongelmia, kuten:
- Riittämätön välys
- Odottamaton yhteydenotto
- Huono kohdistus
- Epätasainen liike
- Liiallinen vastus
- Yhteensopimaton asennus
Varsinaisen kokoonpanon testaus antaa valmistajille mahdollisuuden tehdä muutoksia ennen kuin siirrytään suurempaan tuotantoon.
Mitä tulee tarkistaa testin aikana?
Testin tulisi mennä pidemmälle kuin pelkkä rulla pyörimisen tarkistaminen.
Käytännön tarkastelu voi sisältää useita vaiheita.
Tarkista normaaliasento
Varmista, että rulla on oikein paikoillaan ja kohdistettu, kun kärry on auki.
Tarkista taittoliike
Siirrä kehystä koko taittopolun läpi ja tarkkaile häiriöitä.
Tarkista asennusalue
Etsi liikettä rullan, akselin, laakerin ja kannattimen välillä.
Tarkista eri pinnat
Jos tuote on tarkoitettu ulkokäyttöön, testaamalla edustavilla pinnoilla voi saada hyödyllisempää tietoa kuin testaamalla vain tasaisella työpajan lattialla.
Tarkista Toistuva liike
Toistuva avaaminen, sulkeminen ja liike voivat paljastaa ongelmia, joita ei välttämättä ilmene lyhyen alkutestin aikana.
Testauksen tarkoituksena ei ole vain varmistaa rullan toimivuus. Se vahvistaa, että koko kokoonpano toimii tarkoitetulla tavalla.
Voidaanko rulla räätälöidä olemassa olevan laakerin ympärille?
Joissakin sovelluksissa olemassa oleva laakerijärjestely voi jo määräytyä tuotesuunnittelun mukaan.
Tämä voi asettaa erityisiä vaatimuksia rullan rungolle.
Koko kokoonpanon vaihtamisen sijaan rulla voidaan mahdollisesti kehittää olemassa olevan laakeri- ja asennusrakenteen ympärille mekaanisista vaatimuksista riippuen.
Tämäntyyppinen lähestymistapa voi olla hyödyllinen, kun valmistajalla on jo vakiintunut runko- tai akselirakenne, mutta hän tarvitsee telan, jolla on erilainen ulkoprofiili tai asennusjärjestely.
Toteutettavuus riippuu todellisesta rakenteesta, joten piirustukset tai näytteet ovat hyödyllisiä alustavassa keskustelussa.
Mikä tekee ei-standardirullakehityksestä erilaisen?
Vakiokomponentti on yleensä suunniteltu yleisten sovellusten ympärille.
Epätyypillinen komponentti lähtee tietyn mekanismin vaatimuksista.
Tämä saattaa vaatia enemmän viestintää kehityksen aikana, koska valmistajan on ymmärrettävä:
- Kuinka komponentti asennetaan
- Mihin se ottaa yhteyttä
- Miten se liikkuu
- Mitä tilaa on käytettävissä
- Mikä laakerijärjestely vaaditaan
- Mitkä ympäristöolosuhteet ovat kyseessä
Kehitysprosessi voi sisältää piirustusten tarkastelun, näytteiden tuotannon, testauksen ja säädöt ennen lopullisen komponentin vahvistamista.
Valmistajille, joilla on epätavallinen taitettava rakenne, tämä voi tarjota enemmän joustavuutta kuin yrittää mukauttaa koko tuotetta olemassa olevan komponentin ympärille.
Kuinka valmistajat voivat yksinkertaistaa telojen kehitystä?
Muutama yksinkertainen vaihe voi tehdä prosessista tehokkaamman.
Aloita mekanismista.
Älä aloita kysymyksellä, mikä rulla on saatavilla. Selvitä ensin, mitä rullan on tehtävä.
Tarkista sitten asennusalue, liikerata, laakerijärjestely ja ympäristöolosuhteet.
Sen jälkeen selvitä, onko vakiokomponentti sopiva.
Jos näin ei ole, jo kerättyjä tietoja voidaan käyttää räätälöidyn suunnittelun perustana.
Käytännön kehitysjakso on:
- Määrittele rullan toiminta.
- Tarkista koko mekanismi.
- Tarkista asennusalue.
- Tunnista laakerin ja akselin järjestely.
- Tarkista taittoliike.
- Harkitse työympäristöä.
- Arvioi vakiokomponentti.
- Kehitä tarvittaessa räätälöity malli.
- Testaa koko kokoonpano.
- Vahvista lopullinen rakenne ennen tuotantoa.
Tämä pitää kehitysprosessin keskittyneenä varsinaiseen sovellukseen.
Työskentely laakerin ja rullan valmistajan kanssa
Taitettavia ulkovarusteita kehittäville valmistajille komponenttien kehittäminen voi sisältää muutakin kuin olemassa olevan osan valitsemista luettelosta.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) on erikoistunut pienikokoisiin ja keskikokoisiin laakereihin, ei-standardilaakereihin, hihnapyöräjärjestelmiin sekä räätälöityihin laakereihin ja rullakomponentteihin erilaisiin mekaanisiin sovelluksiin.
Taittomekanismin osalta kehityskeskustelu voi keskittyä rullan, laakerin, akselin, asennusrakenteen ja ympäröivän rungon väliseen suhteeseen. Piirustukset, näytteet ja sovellustiedot voivat auttaa määrittämään, mitä komponentin on saavutettava ennen kuin suunnittelu on viimeistelty.
Tämä lähestymistapa on erityisen tärkeä silloin, kun mekanismilla on rajoitetusti tilaa tai se ei sovi tavanomaiseen komponenttijärjestelyyn.
Käytännön tarkistuslista taittomekanismeille
Valmistajat voivat tarkistaa seuraavat asiat ennen rullakokoonpanon hyväksymistä:
- Mikä on rullan todellinen toiminta?
- Mihin pintaan tai komponenttiin se koskettaa?
- Miten se liikkuu käytön aikana?
- Miten sen sijainti muuttuu, kun kehys taittuu?
- Onko tarpeeksi tilaa koko liikkeen aikana?
- Sopiiko laakeri suunniteltuun kokoonpanoon?
- Onko akselijärjestely sopiva?
- Antaako asennusrakenne riittävän tuen?
- Kohtaako tela ulkona olevaa pölyä tai kosteutta?
- Onko koko kokoonpano testattu?
- Helpottaisiko räätälöity komponentti mekanismin kehittämistä?
Nämä kysymykset pitävät huomion koko mekaanisessa järjestelmässä yhden erillisen komponentin sijaan.
Rullat voivat olla pieniä verrattuna kokoontaitettavan ulkokärryn runkoon, mutta niiden toiminta voidaan kytkeä kiinteästi koko mekanismin liikkeeseen.
Rullaprofiili määrittää, kuinka se koskettaa pintaa. Laakeri tukee pyörimistä. Akseli ja kannatin pitävät kokoonpanon paikallaan. Kehys ohjaa komponentin liikkumista, erityisesti kun kärry on taitettu.
Ulko-olosuhteet lisäävät toisen huomion.
Valmistajille hyödyllinen lähtökohta on siksi itse mekanismi. Kun liike, asennusrakenne, laakerijärjestely, välys ja työympäristö on ymmärretty, on paljon helpompi päättää, sopiiko vakiotela vai pitäisikö mukautettu komponentti kehittää.
Sovelluksissa, joissa tilaa on rajoitetusti tai taittorakenne on epätavallinen, yhteistyö sellaisen valmistajan kanssa, joka voi kehittää rulla- ja laakerikomponentteja varsinaisen mekanismin ympärille, voi tehdä suunnitteluprosessista joustavamman ja helpommin testattavan.
