Laakerihihnapyörätyypit: Täydellinen vertailu- ja valintaopas

Laakerihihnapyörät ovat ratkaisevassa asemassa nykyaikaisissa mekaanisissa järjestelmissä varmistamalla tasaisen voimansiirron, tarkan liikkeenhallinnan ja luotettavan kuormankäsittelyn. Toisin kuin perinteiset hihnapyörät, jotka perustuvat yksinomaan urasuunnitteluun, laakeripyörät integroivat vierintälaakerin ytimeen. Tämä yhdistelmä vähentää merkittävästi kitkaa, parantaa pyörimistehokkuutta ja pidentää koko järjestelmän käyttöikää.

Kuljetinjärjestelmissä laakerihihnapyörät minimoivat hihnojen kulumisen säilyttäen samalla tarkan kohdistuksen, mikä vähentää seisokkeja ja energiankulutusta. CNC-koneissa ja automaatiolaitteissa ne lisäävät tarkkuutta tarjoamalla vakaan lineaarisen tai pyörivän ohjauksen, mikä mahdollistaa tasaisen suorituskyvyn jopa nopeassa tai jatkuvassa käytössä. Raskaassa teollisuudessa, kuten kaivosteollisuudessa, maataloudessa ja rakentamisessa, laakeripyörät parantavat kuorman jakautumista varmistaen, että koneet voivat toimia vaativissa olosuhteissa ilman ennenaikaista vikaa.

Laakerihihnapyörien merkitys ulottuu teknisen suorituskyvyn ulkopuolelle; ne vaikuttavat myös kustannustehokkuuteen ja turvallisuuteen. Pienentämällä kitkaa ja mekaanista vastusta ne vähentävät virrankulutusta ja lämmöntuotantoa, mikä johtaa alhaisempiin käyttökustannuksiin. Samalla pehmeämpi toiminta vähentää tärinää ja melutasoa, mikä ei vain suojaa laitteita, vaan luo myös turvallisemman ja mukavamman työympäristön.

Teollisuuden vaatiessa yhä enemmän tehokkaita ja vähän huoltoa vaativia ratkaisuja, laakerihihnapyöristä on tullut olennainen osa mekaanista suunnittelua. Ne edustavat tasapainoa teknisen tarkkuuden, kestävyyden ja energiatehokkuuden välillä – ominaisuuksia, jotka ovat olennaisia ​​nykypäivän kilpailukykyisessä teollisuusympäristössä.

Mikä on laakeripyörä?

Laakeripyörä on erikoistunut hihnapyörä, joka on varustettu sisäisellä vierintälaakerilla, jonka avulla hihnapyörän pyörä voi pyöriä minimaalisella kitkalla akselinsa ympäri. Rakenteellisesti se koostuu kolmesta pääosasta:

Hihnapyörän ura – rata tai kanava (V-muotoinen, U-muotoinen, tasainen tai pyöreä), joka ohjaa hihnaa, köyttä tai kaapelia.
Laakerin ydin – tyypillisesti urakuulalaakeri, neulalaakeri tai rullalaakeri, joka mahdollistaa tasaisen, matalavastuksen pyörimisen.
Hihnapyörän materiaali – yleensä ruostumaton teräs, alumiini tai tekniset muovit, jotka valitaan kuormitusvaatimusten, ympäristöolosuhteiden ja kustannusnäkökohtien perusteella.

Mitkä ovat eri tyyppiset laakeripyörät?

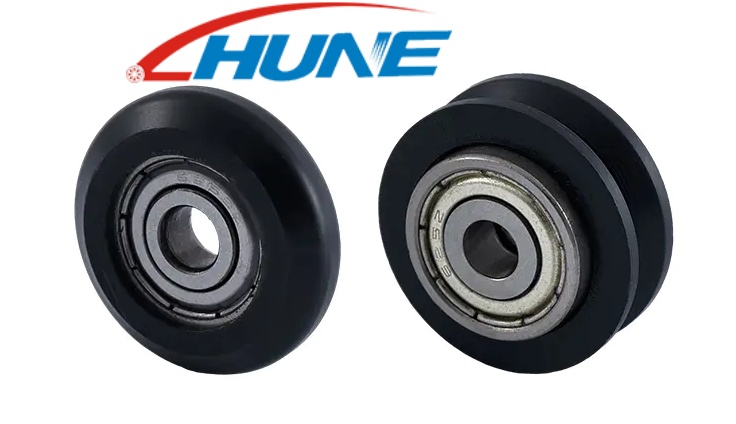

1. V-muotoinen laakeripyörä
The V-muotoinen laakeripyörä siinä on ura, jossa on kulmat sivut, tyypillisesti 60° ja 90° välillä, mikä varmistaa, että hihnat tai kaapelit pysyvät tukevasti paikoillaan. Tämä muotoilu parantaa kohdistusta, vähentää liukumista ja jakaa kuorman tasaisesti hihnapyörän pinnalle. V-muotoisia hihnapyöriä käytetään laajalti kuljettimissa, CNC-koneissa, hisseissä ja kuntolaitteissa, joissa tarkka hihnan ohjaus on kriittinen.

2. U-muotoinen laakeripyörä
The U-muotoinen hihnapyörä siinä on pyöristetty ura, joka tukee kevyesti köysiä, kaapeleita tai pyöreitä hihnoja. Sen muotoilu minimoi kulumisen ja kitkan ja tarjoaa tasaisemman ohjauksen kuin terävämmät urat. U-muotoiset hihnapyörät sopivat ihanteellisesti vaijerijärjestelmiin, liukuoviin, verhokiskoihin ja muihin sovelluksiin, jotka vaativat vakaata mutta joustavaa käsittelyä.

3. Litteälaakeripyörä
Litteät hihnapyörät koostuvat sileästä, urattomasta pinnasta, mikä tekee niistä monipuolisia ja helppoja valmistaa. Ne sopivat litteille hihnoille tai teipeille, mutta tarjoavat vähemmän pitoa verrattuna V- tai U-muotoisiin malleihin. Litteitä hihnapyöriä käytetään yleisesti kevyissä kuljettimissa, tekstiilikoneissa ja pienissä laitteissa, joissa ei vaadita suurta tarkkuutta tai raskaita kuormia.

4. Pyöreä laakerin hihnapyörä
Pyöreässä laakeripyörässä on pyöreä ura, joka vastaa tarkasti pyöreän hihnan tai narun halkaisijaa. Tämä varmistaa tasaisen kytkennän ja sujuvan toiminnan, erityisesti kevyissä ja keskiraskaissa sovelluksissa. Näitä hihnapyöriä käytetään usein pienikokoisissa kuljettimissa, toimistolaitteissa ja automaatiojärjestelmissä, joissa tilaa on rajoitetusti ja sujuva liike on välttämätöntä.

5. Mukautetut ja erikoislaakeripyörät
Sovelluksiin, joissa on ainutlaatuisia vaatimuksia, mukautetut laakeroidut hihnapyörät on suunniteltu vastaamaan tiettyjä kuormituksia, nopeutta tai ympäristöolosuhteita. Valmistajat tarjoavat OEM/ODM-ratkaisuja, jotka mahdollistavat uran geometrian, laakerin tyypin ja materiaalin valinnan muutokset. Erikoislaakeripyörät ovat yleisiä nopeassa robotiikassa, tarkkuuslääketieteellisissä laitteissa, raskaissa teollisuuskoneissa sekä ulkona tai ankarissa ympäristöissä. Innovaatioita ovat kevyet komposiitit, suljetut tai suojatut laakerit, hiljaiset toimintamallit ja ympäristöystävälliset materiaalit, jotka parantavat suorituskykyä, kestävyyttä ja kestävyyttä.

Kuinka eri laakerihihnapyörätyypit verrataan keskenään?

V-muotoinen laakeripyörä

Suunnitteluominaisuudet
V-muotoisissa laakeripyörissä on kulmassa oleva ura, tyypillisesti välillä 60° - 90°, joka on suunniteltu pitämään hihnat tiukasti paikoillaan. Geometria varmistaa vahvan kosketuksen hihnaan, mikä vähentää sivuttaisliikettä ja liukumista.

Edut

Erinomainen hihnan kohdistus ja pito
Korkea tehokkuus voimansiirrossa
Vähentynyt hihnan kuluminen vakaan kiinnityksen ansiosta
Soveltuu nopeisiin ja suuren kuormituksen sovelluksiin

Rajoitukset ja sovellukset

Voi kohdistaa sivuttaisrasituksen hihnoihin, jos ne on kohdistettu väärin
Ei ihanteellinen erittäin paksuille tai joustaville köysille
Käytetään yleisesti kuljetinjärjestelmissä, CNC-koneissa, hisseissä ja kuntolaitteissa

U-muotoinen laakeripyörä

Suunnitteluominaisuudet
U-muotoisessa hihnapyörässä on pyöristetty ura, johon mahtuu köysiä, vaijereita tai pyöreitä hihnoja. Tasaisempi ääriviiva minimoi kitkaa ja estää joustavien materiaalien liiallisen kulumisen.

Edut

Vakaa ohjaus kaapeleille ja köysille
Vähentynyt kitka ja muodonmuutos
Hiljainen toiminta sopii herkkiin sovelluksiin

Rajoitukset ja sovellukset

Soveltuu vähemmän litteisiin hihnoihin tai erittäin nopeaan käyttöön
Laajalti käytetty vaijerin nostojärjestelmissä, liukuovissa, verhokiskoissa ja pienimuotoisissa kuljettimissa

Litteälaakerihihnapyörä

Suunnitteluominaisuudet
Litteät hihnapyörät koostuvat sileästä pinnasta ilman uria, mikä tarjoaa yksinkertaisen ja monipuolisen ratkaisun litteille hihnoille ja nauhoille.

Edut

Erittäin monipuolinen ja yhteensopiva useiden hihnatyyppien kanssa
Helppo valmistaa ja huoltaa
Kevyt ja kustannustehokas

Rajoitukset ja sovellukset

Rajoitettu pito, suurempi liukastumisriski
Ei ihanteellinen korkean vääntömomentin tai tarkkuuskäyttöisille järjestelmille
Yleinen kevyissä kuljettimissa, tekstiilikoneissa ja kodinkoneissa

Pyöreä laakerihihnapyörä

Suunnitteluominaisuudet
Pyöreissä hihnapyörissä on pyöreä ura, joka on räätälöity pyöreän hihnan tai narun halkaisijan mukaan. Tämä varmistaa tasaisen kytkennän ja tasaisen, alhaisen vastuksen pyörimisen.

Edut

Tasainen toiminta kevyille ja keskisuurille kuormille
Kompakti rakenne, joka soveltuu rajoitetun tilan sovelluksiin
Vähentynyt pyöreän vyön kuluminen

Rajoitukset ja sovellukset

Ei ihanteellinen litteille hihnoille tai raskaaseen käyttöön
Käytetään yleisesti toimistolaitteissa, pienikokoisissa kuljettimissa ja automaatiojärjestelmissä

Mukautetut ja erikoislaakeripyörät

Suunnitteluominaisuudet
Mukautetut laakeroidut hihnapyörät on suunniteltu täyttämään erityiset käyttövaatimukset, mukaan lukien kuormitus, nopeus, ympäristö tai hihnatyyppi. OEM/ODM-palvelut antavat valmistajille mahdollisuuden tarjota räätälöityjä ratkaisuja.

Edut

Optimoitu erityisiin teollisuuden tarpeisiin
Voidaan integroida tiivistetyt tai suojatut laakerit ankariin ympäristöihin
Vaihtoehdot kevyille, hiljaisille tai ympäristöystävällisille materiaaleille

Sovellukset ja innovaatiot

Nopea robotiikka, tarkkuuslääketieteelliset laitteet, raskaat teollisuuskoneet
Ulkona tai pölyisissä ympäristöissä erityisillä suojapinnoitteilla
Kestävä suunnittelu kierrätettävistä tai komposiittimateriaaleista

Tärkeimmät tekijät, jotka on otettava huomioon laakeripyörää valittaessa

Kuormituskapasiteetti
Laakerin hihnapyörän on kestettävä odotettu kuormitus ilman muodonmuutoksia tai vikoja. Riittämättömän kantokyvyn omaavan hihnapyörän valinta voi johtaa ennenaikaiseen kulumiseen, hihnan luisumiseen tai mekaaniseen vikaan. Ota huomioon sekä staattiset että dynaamiset kuormat sekä järjestelmän huippukuormitusolosuhteet.

Toimintanopeus
Nopeat sovellukset vaativat hihnapyöriä, jotka säilyttävät vakauden ja minimoivat lämmön muodostumisen ja kitkan. Hihnapyörän rakenne, uran geometria ja laakerityyppi vaikuttavat kaikki maksimikäyttönopeuteen. Järjestelmäsi nopeuden mukaisen hihnapyörän valitseminen varmistaa sujuvan ja turvallisen toiminnan.

Melun ja tärinän hallinta
Liiallinen melu ja tärinä voivat olla merkki virheestä tai tehottomasta voimansiirrosta. Tarkasti suunnitelluilla urilla varustetut laakeripyörät ja korkealaatuiset laakerit vähentävät toimintamelua ja tärinää luoden turvallisemman ja mukavamman työympäristön. Tämä on erityisen tärkeää sisäkoneille, kodinkoneille ja tarkkuuslaitteille.

Kestävyys ja käyttöikä
Materiaalin laatu, laakerin tyyppi ja rakenne vaikuttavat kaikki hihnapyörän käyttöikään. Ruostumatonta terästä, alumiiniseoksia ja lujitettuja muoveja käytetään yleisesti parantamaan kestävyyttä. Tiivistetyt tai suojatut laakerit voivat myös pidentää käyttöikää estämällä pölyn, kosteuden tai roskien aiheuttaman saastumisen.

Ympäristöolosuhteet (pöly, vesi, lämpötila)
Toimintaympäristöllä on merkittävä rooli hihnapyörän valinnassa. Pölyisissä tai märissä olosuhteissa tiivistetyt laakerit ja korroosionkestävät materiaalit ovat välttämättömiä. Korkeissa lämpötiloissa lämmönkestävät materiaalit ja voiteluaineet takaavat vakaan suorituskyvyn ilman heikkenemistä.

Kustannus vs. tehokkuustase
Vaikka korkean suorituskyvyn hihnapyörät ovat usein korkealaatuisia, on tärkeää valita hihnapyörä, joka tasapainottaa kustannukset ja toiminnallisuuden. Ylimäärittely voi nostaa kustannuksia tarpeettomasti, kun taas alimäärittely uhkaa toistuvia huolto- ja käyttökatkoksia. Arvioi kokonaiskustannukset, mukaan lukien huolto ja vaihto, tehdessäsi päätöstä.

Miksi valita Hune Pulley?

Zhejiang Huaneng Micro Bearing Co., Ltd. on erikoistunut korkealaatuisten pienoislaakerien, keskikokoisten laakereiden, ei-standardin mukaisten räätälöityjen laakerien ja laajan valikoiman laitteiston hihnapyörien tuotantoon. Heidän tuotevalikoimansa sisältää ruiskuvalupyörät, ripustuspyörät ja muut erikoistuneet hihnapyöräsarjat, jotka on suunniteltu erilaisiin teollisiin sovelluksiin.

Hune Pulley -tuotteita käytetään laajalti:

Kodinkoneet – varmistavat moottoreiden, puhaltimien ja kodinkoneiden moitteettoman toiminnan ja pitkäaikaisen luotettavuuden
Ovet ja ikkunat – tarjoavat hiljaisen, vakaan ja tehokkaan liikkeen liuku- ja vierintämekanismeille
Mekaaniset laitteet – tukevat teollisia kuljettimia, automaatiojärjestelmiä ja kevyitä koneita

Miksi Hune Pulley erottuu:

Asiantuntemus räätälöityistä ja ei-standardeista hihnapyöräratkaisuista, jotka on räätälöity alan erityistarpeisiin
Sitoutuminen kestäviin materiaaleihin ja tarkkuuslaakereihin pidentää käyttöikää
Maailmanlaajuinen soveltuvuus erilaisiin teollisuus-, kaupallisiin ja asuinympäristöihin
OEM/ODM-ominaisuudet erikoistuneiden ja innovatiivisten mallien tukemiseen

Hune Pulley varmistaa luotettavan suorituskyvyn, vähemmän huoltoa ja pitkäikäisen ratkaisun monenlaisiin teollisiin ja kotitaloussovelluksiin.
