An markiisin rulla kokoonpano voi tuntua yksinkertaiselta mekaaniselta osalta, kunnes markiisi alkaa tuottaa epätavallisia ääniä tai sitä on vaikea käyttää. Ulkovarjostusjärjestelmässä telan on toimittava yhdessä ohjaimen, akselin, laakerin tai holkin, asennusrakenteen ja muiden liikkuvien komponenttien kanssa. Kun yksi osa muuttuu kulumisen, lian, löystyneiden laitteistojen tai kohdistusongelmien vuoksi, koko liike voi tuntua erilaiselta. Tästä syystä meluisaa tai jäykkää markiisia ei pitäisi automaattisesti pitää viallisena telana.

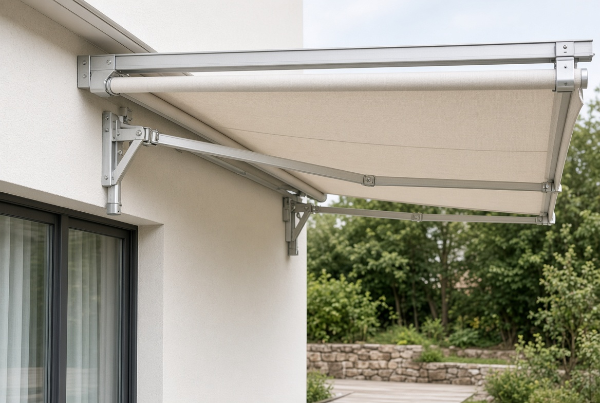

Matkailuautomarkiisit, sisäänvedettävät terassimarkiisit, taitettavat varjostinrakenteet ja vastaavat sovellukset vianmääritys on yleensä helpompaa, kun otetaan huomioon koko liike. Kun tarkastellaan, missä ongelma ilmenee, milloin ääni kuuluu ja kuinka rulla istuu kokoonpanon sisällä, voi saada hyödyllisiä vihjeitä ennen kuin varaosa valitaan.
Aloita oireesta, ei vaihto-osasta
Kun markiisi alkaa käyttäytyä eri tavalla, ensimmäinen askel on ymmärtää, mikä on muuttunut. Järjestelmällä, joka vaikeutuu vähitellen liikkumaan, voi olla eri syy kuin järjestelmällä, joka tuottaa äkillisen naksahdusäänen. Samoin vastus koko liikeradalla voi osoittaa eri alueelle kuin vastus, joka ilmenee vain markiisin saavuttaessa tietyn asennon.
Ulkomarkiisit ovat alttiina pölylle, kosteudelle, lämpötilan muutoksille, lehdille ja yleisille ympäristöolosuhteille. Säännöllinen liike myös rasittaa toistuvasti pyöriviä ja liukuvia osia. Ajan myötä nämä tekijät voivat vaikuttaa rullakokoonpanon toimintaan.
Sen sijaan, että poistat rullan välittömästi, tarkkaile mekanismia sen liikkuessa ja yritä tunnistaa kuvio.
Etsi muutoksia liikkeessä
Jos markiisi liikkuu sujuvasti yhdessä kohdassa ja muuttuu vaikeaksi toisessa, kiinnitä huomiota kyseiseen osaan. Paikallinen ongelma voi liittyä ohjaimeen tai kosketuspintaan eikä koko telaan.
Jos liike tuntuu karkealta koko prosessin ajan, rulla, akseli, laakeri, holkki tai kiinnitysjärjestelyt saattavat ansaita tarkemman tarkastuksen.
Tämä ei anna varmaa diagnoosia, mutta antaa tarkastukselle hyödyllisemmän suunnan.
Miksi markiisirulla pitää ääntä?
Melu on yksi helpoimmin havaittavista oireista, mutta siihen voi olla useita mahdollisia syitä. Äänen tyyppi, sen esiintymisajankohta ja sen alkuperä ovat kaikki hyödyllisiä yksityiskohtia.
Kevyt vinkuva ääni voi johtua kosketuksesta liikkuvien pintojen välillä, likaantumisesta tai pyörivästä liitoksesta, joka on tarkastettava. Karkea hiontatyyppinen ääni voi viitata kulumiseen pyörän, akselin, laakerin tai holkin ympärillä. Toistuva naksahdus voi joskus liittyä asennusosaan tai oppaan tiettyyn osaan.
Tärkeää on, että ääni ei yksin tunnista vaurioitunutta osaa.
| Havaittu oire | Alueet, jotka saattavat tarvita tarkastusta |
|---|---|
| Kitina liikkeen aikana | Pyörä, kosketuspinta, pyörivä liitos |
| Karkea pyörivä ääni | Laakeri, holkki, akseli, pyörä |
| Toistuva napsautus | Opas, asennustarvikkeet, paikallinen yhteyshenkilö |
| Lisääntynyt vastus | Tela, ohjain, kohdistus, roskat |
| Epätasainen liike | Rullan asento, asennus, ohjain |
| Näkyviä pyörävaurioita | Tela ja siihen liittyvät komponentit |
Tämä on vianetsintäviite pikemminkin kuin kiinteä diagnoosi, koska markiisirakenteet vaihtelevat rakenteeltaan.
Opas voi olla osa ongelmaa

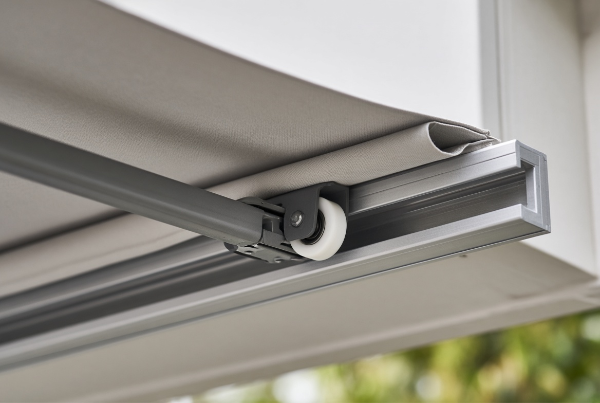

Rulla ei toimi itsestään. Se seuraa, koskettaa tai tukee toista mekanismin osaa, mikä tarkoittaa, että ympäröivän pinnan kunto voi vaikuttaa suoraan liikkeeseen.
Ulkoohjaimet voivat kerätä pölyä ja pieniä roskia. Ne voivat myös kuluttaa pintaa tai siirtyä hieman paikaltaan pitkäaikaisen käytön jälkeen. Jos ohjain ei ole enää alkuperäisen suunnittelun edellyttämässä kunnossa, uusikaan rulla ei välttämättä liiku tarkoitetulla tavalla.
Tarkasta kontaktialue
Katso kohtaa, jossa rulla kulkee tai koskettaa ohjainta. Kiinnitä huomiota näkyvään likaan, vieraisiin materiaaleihin, epätavallisiin kulumisjälkiin, vaurioihin tai muuhun, joka voi häiritä liikettä.
Jos markiisin käyttö on vaikeaa joka kerta samassa paikassa, se osio ansaitsee erityistä huomiota. Toistuvasti yhdessä paikassa esiintyvä ongelma on tutkimisen arvoinen ennen telan vaihtoa.
Voisiko asennusrakenne aiheuttaa melua?
Asennusalue on helppo jättää huomiotta, koska huomio suuntautuu luonnollisesti itse pyörään.
Kiinnitysrakenne kuitenkin ohjaa rullan asentoa. Jos kiinnike löystyy, vääntyy tai siirtyy, pyörä voi istua eri tavalla kokoonpanossa. Tämä muutos voi vaikuttaa siihen, miten se koskettaa ohjainta, ja se voi aiheuttaa ylimääräistä kitkaa tai melua.
Tarkastuksen aikana katso kiinnikettä, akselia, kiinnityspisteitä ja muita näkyviä osia rullan ympärillä. Tavoitteena on selvittää, liikkuuko pyörä siksi, että se on suunniteltu liikkumaan vai koska kiinnitysrakenteeseen on muodostunut ei-toivottu välys.
Tällä erolla on merkitystä päätettäessä, tarvitaanko rullan vaihtoa.
Miltä kulunut rulla näyttää?
Kuluminen ei aina ole dramaattista. Tela voi jatkaa liikkumista samalla kun sen kosketuspinta vähitellen muuttuu.
Yleisiä visuaalisia merkkejä voivat olla epätasainen kuluminen, pintavauriot, halkeilu, muodonmuutos tai epätavalliset merkit pyörän ympärillä. Lisääntynyt liike akselin ympäri tai pyörivä liitos voi myös olla merkki siitä, että kokoonpanoa tulisi tutkia tarkemmin.
Hyödyllinen vertailu on tarkastella toista samanlaista rullaa samassa järjestelmässä, kun sellainen on saatavilla. Pinnan kunnon tai liikkeen erot voivat auttaa tunnistamaan, mikä komponentti on muuttunut.
Vanha tela tulee myös säilyttää, jos vaihtoa harkitaan. Jopa kulunut osa voi antaa hyödyllistä tietoa alkuperäisestä rakenteesta.
Korvaavan osan valitseminen vaatii enemmän kuin muodon sovittamista
Kaksi markiisirullaa voivat näyttää samanlaisilta, vaikka ne on tarkoitettu erilaisiin kokoonpanoihin.
Pyörän profiili, akselin järjestely, kiinnitysrakenne, pyörivä liitos ja suhde ohjaimeen vaikuttavat kaikki yhteensopivuuteen. Korvaavalla, joka näyttää oikealta valokuvassa, voi silti olla erilainen kiinnitysjärjestely.
Tästä tulee entistä tärkeämpää, kun käsitellään vanhoja markiiseja, räätälöityjä laitteita tai osia, joilla ei ole helposti tunnistettavaa tuoteviitettä.
Ennen kuin hankit korvaavan, vertaa koko kokoonpanoa mieluummin kuin vain pyörän ulkonäköä.
Tietoja, jotka auttavat korvaavien hankintojen hankinnassa
Tavallisesti toimittaja ymmärtää komponentin selkeämmin, kun tiedustelu sisältää käytännön referenssimateriaalia.
Hyödyllisiä tietoja voivat olla:
- Kuvia alkuperäisestä telasta useista kulmista.
- Kuvassa tela asennettuna.
- Kuvat oppaasta tai radasta.
- Olemassa oleva piirros, jos saatavilla.
- Tietoja rullan käytöstä.
- Tiedot siitä, onko vaatimus vaihto- vai OEM-tuotanto.
- Fyysinen näyte, kun komponentti on räätälöity.
Tarkoitus ei ole luoda turhaa paperityötä. Se on yksinkertaisesti antaa valmistajalle tarpeeksi tietoa ymmärtääkseen, mitä komponentin on tehtävä.
Entä jos alkuperäistä osaa ei löydy?
Tämä tilanne on yleinen vanhemmissa laitteissa. Markiisi voi edelleen olla käytössä, vaikka alkuperäinen komponentti ei ole enää saatavilla edellisen syöttökanavan kautta.
Kun tuoteviitettä ei ole, fyysinen näyte voi olla erityisen hyödyllinen.
Näyte voi antaa tietoja pyörästä, kiinnitysjärjestelystä, akselin asennosta ja yleisestä rakenteesta. Valokuvat asennetusta osasta voivat sitten tarjota lisäkontekstia komponentin vuorovaikutuksesta ympäröivän rakenteen kanssa.
Räätälöityä vaihtoa varten nämä tiedot voivat muodostaa perustan keskustelulle uudesta näytteestä ennen tavallista tuotantoa.
Vaihtamisen ja vianmäärityksen tulisi toimia yhdessä
Kuluneen telan vaihtaminen ottamatta huomioon sen kulumisen syytä voi joskus johtaa toiseen ongelmaan myöhemmin.
Oletetaan, että pyörässä on epätasaista kulumista. Kannattaa tarkistaa onko oppaassa vikaa. Jos rulla on siirtynyt pois paikaltaan, tarkasta kiinnitysrakenne. Jos kokoonpano jatkaa melua pyörän vaihdon jälkeen, katso ympäröiviä osia sen sijaan, että oletat uuden osan olevan vastuussa.
Tämä ei tarkoita, että jokainen telaongelma vaatii täydellisen järjestelmän kunnostuksen. Se tarkoittaa yksinkertaisesti sitä, että komponenttia tulee harkita sen työympäristössä.
Yksinkertainen tarkastusrutiini markiisiteloille
Käytännön tarkastuksen ei tarvitse olla monimutkaista.
1. Tarkkaile markiisi
Siirrä järjestelmää varovasti ja huomaa, ilmeneekö ongelma pidennyksen, sisäänvedon tai molempien aikana.
2. Paikanna ongelma
Selvitä, esiintyykö melua tai vastusta koko liikkeen ajan vai jollakin tietyllä alueella.
3. Tarkista Roller
Etsi näkyviä vaurioita, epätasaista kulumista, likaa tai epätavallista liikettä.
4. Tarkista opas
Tarkista, ettei kosketuspinta ole roskia, vaurioita tai mitään, mikä voisi häiritä pyörää.
5. Tarkista kiinnityskohta
Tarkista, pysyykö rulla oikein paikoillaan ja näyttääkö asennusrakenne tukevalta.
6. Säilytä alkuperäinen osa
Jos se on vaihdettava, säilytä vanha tela viitteenä aina kun mahdollista.
Tämä järjestys auttaa erottamaan rullaongelman muualla mekanismissa olevista ongelmista.
Milloin näyte on hyödyllinen räätälöityyn valmistukseen
Vakiovaraosat eivät aina sovellu vanhoihin tai räätälöityihin markiisijärjestelmiin. Näissä tapauksissa alkuperäistä komponenttia voidaan käyttää referenssinä valmistuksessa.
Valmistaja voi tarkistaa fyysisen näytteen yhdessä valokuvien tai piirustusten kanssa ymmärtääkseen vaaditun rakenteen. Kun korvaava konsepti on vahvistettu, voidaan tuottaa näyte arvioitavaksi ennen siirtymistä uusintatilauksiin.
Tämäntyyppinen prosessi voi olla hyödyllinen jakelijoille, korjausyrityksille ja laitevalmistajille, jotka tarvitsevat toistuvan tietyn telan toimituksen yksittäisen vaihdon sijaan.
Hune hihnapyörä markiisitelasovelluksiin
Hune Pulley toimii mekaanisten sovellusten rulla- ja hihnapyöräkomponenttien kanssa ja tukee vaihto- ja räätälöityjä hankintavaatimuksia.
Markiisin rullaprojektia varten asiakkaat voivat toimittaa olemassa olevan näytteen, piirustuksen tai valokuvat asennetusta komponentista. Näitä tietoja voidaan käyttää keskustelemaan pyörän rakenteesta, asennusjärjestelystä, pyörivästä liitännästä ja sovellusvaatimuksista.
OEM- ja uusintatilausprojekteissa hyväksytyt näytteet ja tekniset referenssit voidaan säilyttää myös tuotereferensseinä tulevaa tuotantoa varten. Varsinainen valmistustapa riippuu komponenttien suunnittelusta ja asiakkaan vaatimuksista.
Muutama asia, joka kannattaa tarkistaa ennen tilaamista
Ennen vaihtotelan tilausta kannattaa tarkistaa ympäröivä kokoonpano vielä kerran. Varmista, että ohjain ei ole näkyvästi tukossa, kiinnityskohta ei ole siirtynyt ja että vanhassa pyörässä on todella merkkejä kulumisesta tai vaurioista.
Jos alkuperäinen komponentti on saatavilla, ota useita valokuvia ja säilytä se viitteenä. Kun osa on räätälöity, fyysisen näytteen tarjoaminen voi tehdä hankintakeskustelusta paljon selkeämpää.
Yrityksille, jotka ostavat markiisirullia erissä, hyväksytyn näytteen ja tuoteperusdokumentaation säilyttäminen voi myös helpottaa tulevien toistuvien tilausten hallintaa.
Ongelman ymmärtäminen tekee vaihtamisesta helpompaa
Markiisin rullan asennusongelmat eivät aina johdu itse telasta. Melu, vastus ja epätasainen liike voivat johtua myös ohjaimesta, asennusrakenteesta, akselista, laakerista tai holkista, likaantumisesta tai järjestelmän sisäisestä kohdistuksesta.
Käytännöllisempi lähestymistapa on tarkkailla ensin koko mekanismia ja sitten rajata tarkastusta kohti komponenttia, joka näyttää aiheuttavan muutoksen. Kun vaihto on tarpeen, alkuperäinen rulla, asennuskuvat ja saatavilla olevat piirustukset voivat tarjota hyödyllisiä viitteitä tarvittavan osan tunnistamiseen tai kehittämiseen.
Matkailuautomarkiiseissa, sisään vedettävissä varjostusjärjestelmissä ja muissa ulkosovelluksissa rulla voi olla suhteellisen pieni komponentti, mutta sen suhteella ympäröivään mekanismiin on merkitystä. Tämän suhteen ymmärtäminen ennen korvaavan tuotteen tilaamista voi helpottaa vianmääritystä, hankintaa ja tulevaa tuotantoa huomattavasti.
